Revell a abandonné cette boîte partiellement, elle n'est distribuée que par un importateur allemand. Je l'ai trouvée sur le net ainsi que la photo découpe Griffon
la boîte
les demi-coques
les grappes
je vais la compléter avec la photo découpe de la marque Griffon (il y a de quoi faire !)
il y a des pièces minuscules à plier ...
les plans ; je vous épargne les 07 pages de photo découpe et des 57 chapitres du plan revell
je vais rajouter deux mines sous-marine et la boîte CMK pour les mines de surface
les sujets boîtes revell et CMK
je commence le montage, je ne sais pas où je suis parti mais je vais en avoir pour un moment ce sera du vrai pas à pas !!!

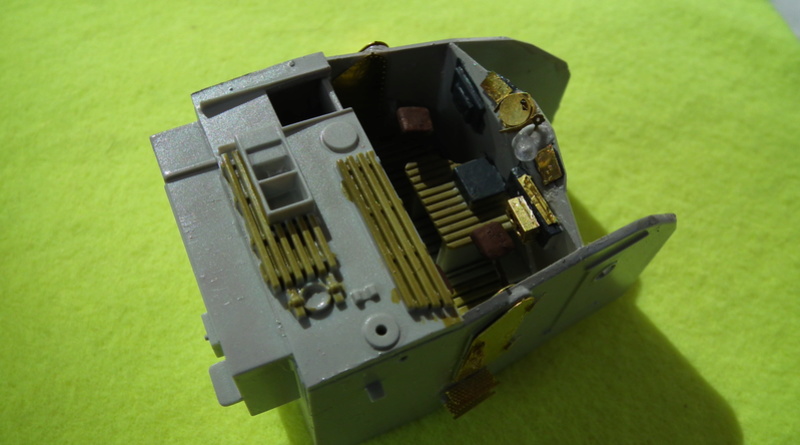

le château
je positionne l'ensemble
finition avec la photo découpe

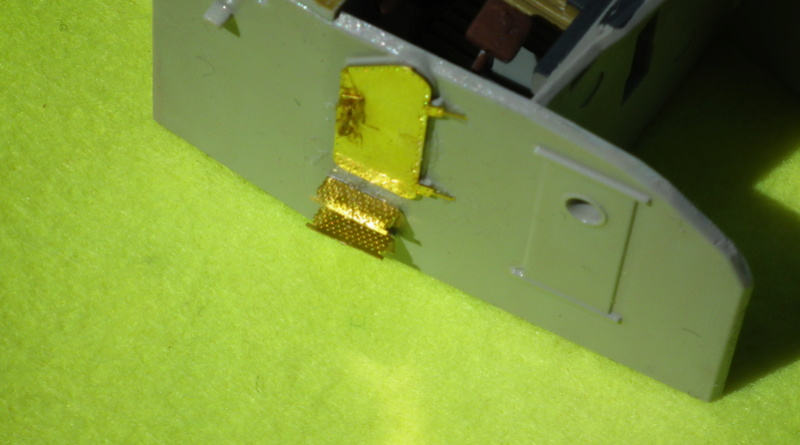

la photo rend mal mais il y a les gonds sur les portes, la serrure, poignée de porte la marque Griffon est vraiment
valable, belle finesse
rajout des cadrans et instruments de bord
l'avant du château demande beaucoup de travail et une loupe serait vraiment utile, j'ai les yeux qui brûlent!!
les fenêtres blindées avec les gonds en deux parties !!
les verrières,
c'est bon, j'ai ma dose pour aujourd'hui !! à plus tard
je continue
il y a beaucoup de choses à faire sur ce "bidule" mais je ne suis pas expert pour tout remplacer, je vais me limiter les pièces sont vraiment petites à manipuler !
encore pas mal de boulot à venir sur le poste de pilotage
voilà les deux "bidules" terminés je pense que c'est la chambre de lancement des torpilles
mise en place des demi coques, des deux dessus, du château- ce montage est différent de E 100 d'airfix bon le bateau aussi !
on ne voit pratiquement plus mes deux bidules c'était bien la peine de s'appliquer !!!
en plus j'ai perdu quelques manivelles à recoller !!!
il commence à prendre forme
je ne veux pas découper le tube lance-tropilles mais le peindre en noir mat
quelques pièces en plus sur le château, binoculaire, barre d'appui et le mât travaillé avec antennes et radar
c'est un peu fastidieux entre les deux plans (revell griffon) pour ne rien oublier
en parlant d'oublier ... c'est fait ! la tourelle avant devait être mise en collant les demi coques !!!! et elle ne passe plus!! j'ai improvisé en la remplaçant par une bobine de fil à coudre couper à hauteur ; il va falloir "bidouiller" pour y placer le canon !
le minuscule continue ; 72 de ces petites pièces à placer en base renfort de rambardes et mâts
la progression est longue ( est ce qu'un U boot est aussi long à faire ? )
le poste de pilotage demande du temps et il n'est pas terminé
quelques vues de mon avancée
la progression est lente, certaines pièces du kit amélioration griffon sont tellement petites!!!
les coffres ; fermoirs, poignée etc..certaines clefs sont à peine visibles !!
rajout des anneaux et du cordage autour des canots de survie, certains avait un canot pneumatique
les torpilles ; l'hélice d'origine et celle avec axe du kit d'amélioration griffon
les mines de CMK
dernière avancée
le canon de 20
les torpilles mises en place et attachées, le bastingage pas facile à placer correctement
le jumelé de 20 anti-aérien et ses casiers à munitions
les chargeurs et les canonniers CMK l'un d'eux est arrivé manchot !!!
le modèle est prévu avec un canon de 30 (à gauche sur la photo) et sur la boîte griffon un flakvierling mais incomplet . J'ai donc "bidouillé" une journée pour faire ce quadruple flak 38. Je placerai en échange standard l'un ou l'autre !!
la flakvierling 38 et un canonnier à venir
le canon de 30
les chargeurs et casiers
ce modèle est montré le plus souvent avec le canon de 30, il n'y a eu que peu de vedettes équipées avec le quadruple de 20 à ma connaissance
vous suivez toujours ? je n'ai plus de réponse ou de question ,tant pis je ne me décourage pas je vais au bout maintenant quand même !
le dessous
les rails des mines ou bombes sous-marines
je vais mettre les mines et stocker s' il y a la place des bombes sous-marine 'j’ai coupé des douilles de 38 spécial pour les faire )
reste les finitions
par rapport aux autres schnellboot du forum (celle de castor entre autres ) la mienne n'a pas de canot pneumatique, ni de canon flakvierling, j'ai dû arrangé le mien à base de la boîte photo-découpe griffon un canon de 30 se trouve à la place - y aurait-il eu deux boîtes revell pour le même modèle S100 flak ? De plus malgré mes recherches, sur la version 4ème flottille emblème du panthère noire, je n'ai pas vu de numéro identification (S68 S77 ETC.....) sauf un numéro sur la poupe avec une étoile filante ! faut-il mettre un numéro à cet emplacement non prévu sur la notice ? quelqu'un peut-il me répondre ?
je vais me baser sur la photo avec l'étoile filante -

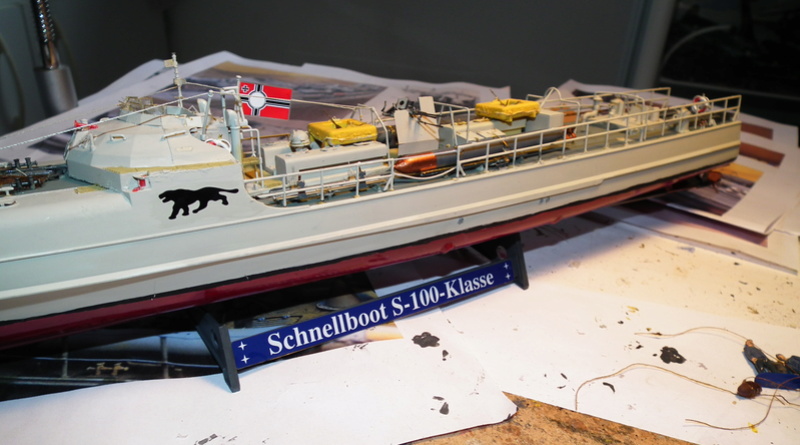

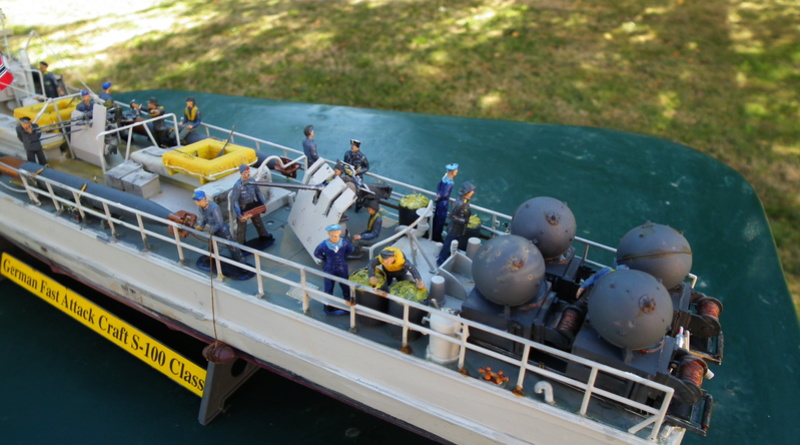

une bonne partie des personnages sont installés , il reste les gradés dans le kiosque- les décalques sont mis !
reste à peaufiner et à patiner légèrement les bateaux allemands étant plutôt bien entretenus

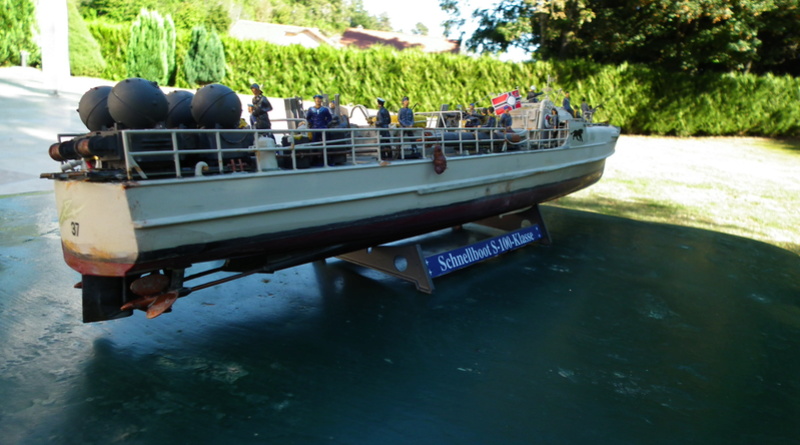

j'en termine, pour la patine j'ai passé du gris foncé sur les arêtes, sur la ligne de flottaison
un jus de vert d'eau et gris foncé (salissure des algues ) quelques touches de rouille et par dessus
une couche de craie rose et blanche
avec le canon de 30
avec le quadruple
mon pas à pas a sans doute été trop long et trop abondant en photos
mais il est fini
