[Eduard] Fw-190A-8

Bonsoir à tous.
Pour mon premier pas à pas chez vous, j'ai décidé d'attaquer avec le montage de ma première maquette Eduard, comme ça je fais vraiment dans la nouveauté !
Je ne pense pas qu'il faille présenter cet incroyable chasseur que fut le Fw-190 pendant la WWII, et qui a suscité des sueurs froides et une certaine admiration chez les pilotes british, enfin jusqu'à la sortie du Spitfire Mk IX.

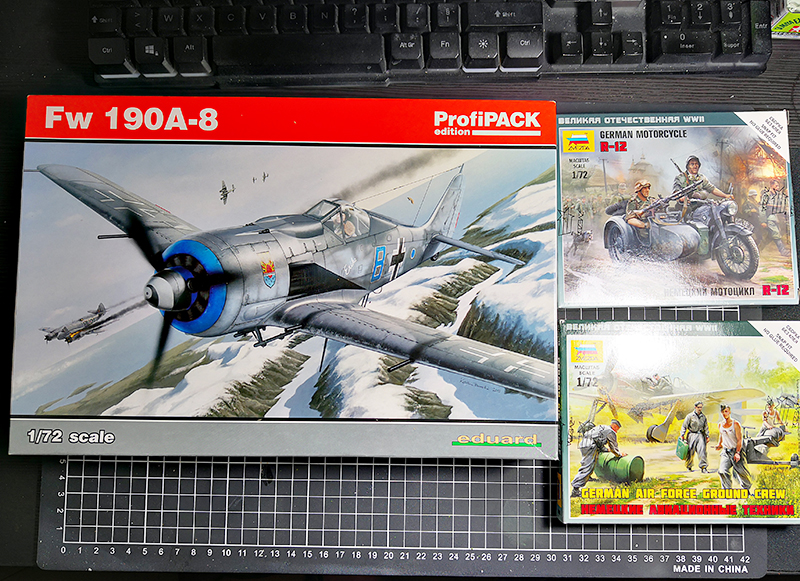

J'ai choisi le Fw190A-8 ref 70111 en ProfiPACK, comme ça j'ai les masques, un peu de photodécoupe pour le cockpit afin d'améliorer un peu le kit de base.
De plus j'ai l'intention de le mettre en valeur avec un petit diorama et j'ai donc pris en plus 2 petits kits de chez Zvezda, des mécanos et une moto allemande.


Au déballage de la boite, j'ai été surpris de la finesse de certains éléments, c'est impressionnant mais suppose un très grand soin au dégrappage...Par contre j'ai remarqué des micro rayures sur les ailes et les demis fuselage. Les grappes sont ensachées dans un seul sachet plastique, et ça a du bien frotter dans la boite.
Les pièces transparentes sont superbes et semble laisser plusieurs options. D'ailleurs en regardant la notice de montage, je remarque qu'une quantité de pièces ne va pas servir, il y a le choix pour plusieurs type de Fw.


Pour la livrée je n'ai pas encore tranché, mais ce sera une de ces 2 là. Les deux me plaisent vraiment. J'aurais d'ailleurs l'occasion de me lancer sur la peinture mouchetée j'ai l'impression.


Voilà c'est tout pour ce soir, à très vite pour le début du montage !

Joli choix, Fred.
Eduard est gage d'une maquette de qualité, pas forcement très simple à monter.
Je parle surtout pour le 190 au 1/48 qui est assez compliqué à appréhender.
Coté 1/72, tu nous diras quoi....
Bon montage !

Bonjour Fredk,

Joli choix autant l'avion que la marque. Je te souhaite un bon montage .

Allez hop c'est parti

Paco

Bonsoir.

Je n'ai pas encore monté de maquette Eduard mais j'en dispose d'un bon nombre en stock et c'est vrais que j'ai, à chaque fois, été impressionné par la finesse et la qualité de la gravure sans compter la photo-découpe et les masques pour un prix très raisonnable. Par contre, le nombre de pièces est effrayant, d'où mon attente pour l'instant.

Allez c'est parti avec ce pas à pas en commençant par la baignoire et le cockpit.
Le début est classique et je commence par préparer toutes les pièces qui vont me servir. On remarque qu'Eduard aime bien le détail, et la photodécoupe est superbe.

J'assemble la baignoire avant sous couche et j'en profite pour monter les étriers en PE qui sont incroyables, dommage qu'une fois les 1/2 fuselages assemblés on ne les voient plus...

Je sous couche en vallejo surface primer gris, j'ombre en noir certaines zones, et je passe ma teinte.
J'assemble également les tableaux de bord et toute la PE dont les harnais. Je termine par quelques éraflures en alu et un jus noir (Nuln Oil Citadel).

Je dégrappe ensuite quelques pièces pour finir de refermer les 1/2 fuselage. Le moteur n'est pas trop détaillé mais on ne le verra quasi pas. Je l'ai sous couché en noir brillant Vallejo Metal Color, puis passage d'un mélange steel et alu toujours en Metal Color, puis jus noir avant un léger brossage à sec en alu sur les arrêtes.
J'ai tenté de collé le tableau de bord du haut avant de refermer mais ça n'allait pas. J'ai donc refermé le fuselage, et l'ai mis en place en le passant en biais (en décollant 2-3 fois les petites pièces en PE qui agrémentent le tableau de bord du bas..) après avoir fermé le fuselage.
Franchement j'ai pas mal galéré pour faire tenir les 2 tableaux de bord et tout refermer. La PE créée un décalage qui n'est pas prévu par le kit. Il faut mieux poncer de la profondeur des pièces PE avant de les installer. Ce n'est pas indiqué dans le mode d'emploi mais je le saurais pour la prochaine fois.

Le fuselage est enfin fermé, et je n'ai quasiment pas eu besoin de mastiquer, juste une fine ligne de perfect putty lissé à l'eau vers la gouverne et sous le dessous.

Le résultat est très fin mais je m'inquiète un peu pour la suite. En effet ces kits Eduard sont superbes mais ne sont clairement pas à destination d'un débutant qui n'aurait que très peu de matos.

Très beau montage didactique comme je les aime, bonne continuation

Fredk a écrit:Le résultat est très fin mais je m'inquiète un peu pour la suite. En effet ces kits Eduard sont superbes mais ne sont clairement pas à destination d'un débutant qui n'aurait que très peu de matos.

Je disais, plus haut, avoir plusieurs maquettes Eduard en attente. En fait, j'avais commencé un LA-7 que j'ai mis de côté pour les raisons que tu invoques.

C'est un montage de mains expertes que voilà....On s'installe pour la suite.....Comme je le diasais plus haut, Eduard, ce n'est pas forcement du gâteau à monter, c'est pour ça que je fais du Amodel et du Modelsvit....
Au moins, tu n'es pas surpris....

Allez la suite avec le montage des ailes et la mise en croix.
Comme pour le cockpit, je dégrappe et prépare les éléments indiqués dans la notice, puis je les peins séparément avant l'assemblage.
Ben pour le coup je vous suggère déjà d’assembler et de peindre ensuite, il n'y a que 2 teintes, le RLM02 et le Russet + les mitrailleuses qu'on peut peindre séparément et assembler avant de coller les ailes.


Je teste ensuite en montage à blanc, et je constate qu'il y a un gros problème d'ajustement des 2 parties des ailes. Après petite enquête, je vois que ça vient des pièces indiquées par les flèches rouges, qui sont trop hautes et sans doute mal assemblées (pourtant on ne peut guère se tromper les emplacements sont bien visibles). Je les lime d'environ 2-3 mm en hauteur et enfin les ailes s'ajustent parfaitement, je peux les coller avec la Tamiya Extra thin cement (cette colle est démente, je ne pourrais plus m'en passer).


Après ça je passe à la mise en croix. J'ai du forcer légèrement pour encastrer le fuselage mais rien de dangereux pour la maquette. Ca s'ajuste très très bien, et je n'ai passé  du perfect plastic putty qu'aux endroits désignés par les flèches. En plus ce putty se lisse très bien à l'eau, ça évite de poncer les lignes de structures à coté juste pour boucher de fins interstices.


Allez bientôt la suite. Oui j'avance vite mais je suis en vacances donc j'en profite

Bravo à toi pour le superbe travail effectué !!!

Il est vrai que la qualité des kits Eduard est remarquable au vu des quelques kits que j'ai en stock (dont un Fw190A-5 qui finira en NC900 ).

Joli début de montage et je vais suivre avec intérêt

Un montage, comme on en voit dans les revues spécialisées....

Allez après un montage assez compliqué pour moi, place à la peinture.
J'ai commencé par un pré ombrage des lignes de structures avec un noir mélangé au diluant à environ 40/60, pression à 1 bar environ.


Je passe ensuite la teinte indiquée sur la notice, soit un RLM 76, en fines couches diluées pour laisser apparaître le pré-ombrage.
Si la teinte m'a un peu effrayée quand j'ai passé la première couche, elle semble être correcte après séchage.


J'attaque ensuite les ailes et le fuselage. Je commence par tracer les motifs du camouflage avec de la patafix et je passe les teintes conseillées. Bon là pour le coup je trouve le gris RLM75 un peu trop foncé chez Vallejo, il devrait être un peu plus clair il me semble. Ensuite je passe au RLM 74. Une fois la peinture sèche j'éclaircis les panneaux en mettant 2-3 gouttes du blanc pour le gris et du beige pour le RLM 74 (je ne met jamais de blanc pour éclaircir sauf pour le gris et le noir, pour ne pas donner un aspect "crayeux aux teintes, un truc de figurinistes lié à la théorie des couleurs...)


Après avoir essayé de faire à l'aéro le mouchetage (pas très réussi) je masque pour faire la bande rouge et les petites extrémités, ainsi que le noir vers les prises d'air.


La bande rouge est nikel, je vais repasser un ombrage des lignes de structures sur l'extrados, avant de vernir en brillant pour la pose des décals. Il y a un petit défaut de jointure vers la verrière avant (la grande verrière n'est pas celle qui sera sur l'avion, je l'utilise simplement pour le masquage) je vais devoir essayer de la mastiquer sans toucher au reste...

tres bel appareil et un travail interessant et rapide bravo

Bonjour.

Beau montage et belle peinture !

Fred a écrit:je peux les coller avec la Tamiya Extra thin cement (cette colle est démente, je ne pourrais plus m'en passer)

Idem !

Suite et fin de ce premier pas à pas, avec le passage d'un jus noir pour faire ressortir les lignes de structures.
Pour ce faire j'utilise du Flory washes que je laisse sécher 10 mn (ça dépend de la chaleur de la pièce). Ensuite j'essuie en mouillant un chiffon microfibre (j'ai arrêté le sopalin ça laisse des microfibres et le résultat n'est pas net) et en essuyant dans le sens du vent en vol.
Avant cela j'ai posé toutes les décals de la planche principale ainsi que les décals de servitude (très petits) sur l'avion vernis au préalable en brillant Vallejo. D'ailleurs je pense changer de marque pour ce vernis, les décals glissent mal car avec la chaleur, le vernis s'étale mal en séchant. Si vous en connaissez une bonne en acrylique...


Je termine par démasquer les verrières, et coller les trains de roues, et les petites pièces en photodécoupe sous le fuselage.
Ensuite vient la peinture des hélices et de la casserole, que j'ai peinte en fabriquant un masque en spirale.
Je réitère dans le sens que les maquettes Eduard sont superbement détaillées, mais ne sont pas du tout à conseiller pour un débutant, j'ai eu beaucoup moins de soucis d'assemblage et d'ajustement avec du Airfix ou du Revell.
Le résultat est quand même très sympa,





J'ai  terminé également la conception d'un petit diorama histoire de mettre l'avion en valeur, avec pour thème l'avion qui se fait recharger en bombe et carburant histoire de repartir défendre Berlin. Un mécano en profite pour régler un problème sur un des trains de roues, et une moto side car BMW vient apporter une missive urgente au pilote (pas encore sur le tarmack) sans doute un objectif précis à atteindre...
Maintenant va se poser le problème d'une nouvelle vitrine car là j'ai plus de place dans la mienne

Splendide comme montage... Le diorama est vraiment très chouette.
Les teintes utilisées sont des Prince August Air ?

Beau travail , il manque le fil d’antenne.

ben43 a écrit:Splendide comme montage... Le diorama est vraiment très chouette.
Les teintes utilisées sont des Prince August Air ?

Du Vallejo Model Air pour la plupart mais c'est la même boite qui fait les 2 marques. Sinon pour la peinture hors aérographe, c'est soit du citadel ou du Vallejo Game Color.
Je reste sur ces marques car normalement je fais de la figurines, et c'est les marques de peintures que les figurinistes sont habitués à utiliser, en acrylique en tout cas, en plus les flacons doseurs goutte à goutte et leur diamètres (Vallejo) sont parfait pour moi je trouve.
J'ai lu sur beaucoup de forums de maquettistes qu'ils avaient du mal avec la Vallejo à l'aéro, je ne comprends pas pourquoi. C'est comme tout je pense, une question d'habitude d'utilisation...

PRX a écrit:Beau travail , il manque le fil d’antenne.

Oui il viendra plus tard, faut que je me trouve du fil de pèche noir très fin ou équivalent. En étiré je n'arrive pas à faire des fils assez fins et c'est trop gros sur l'avion en 1/72 du coup.

Fil de pêche 0,08 ensuite collé à la cyano, passage d’une aiguille rougie à la flamme et le fil se tend

Bon , Ben , :10s10: :10s10: que dire d'autres.

Philippe

Comme Philippe :10s10:

Dommage pour l'herbe qui est quand même un peu trop verte (à mon goût). En y glissant un reflet jaune pour l'atténuer ?

Paco

Bonjour Fredk,

Montage express bravo pour le résultat. Pour la scénette il est vrai que ton herbe est beaucoup trop verte mais n'ôte rien à l'ensemble de ta réalisation .

Merci, oui c'est vrai que j'ai vite avancé, en même temps vacances donc j'en profite...
J'ai mis le fil d'antenne en étiré (après pas mal d'essais avant d'arriver à une finesse correcte) et j'ai essayé d'éclaircir un peu l'herbe mais ça reste assez vert.

Beau final

Mais je trouve que le fil d'antenne est un peu épais

Ta peinture du 190 est somptueuse, j'aime beaucoup....

Coté mise en scène du diorama, l'arrivée du side par un chemin tout boueux manque de logique, puisqu'il y une route carrossable...De surcroit, il roule parallèlement à la piste au lieu d'éventuellement rouler dessus.

Rien de grave dans tout ça.....C'est super bien fait.

difficile d en rajouter c est superbe
juste une question apres quand tu essuis le jus noir , le chiffon est sec ou imprégné de qq chose?

sergent-rock a écrit:difficile d en rajouter c est superbe
juste une question apres quand tu essuis le jus noir , le chiffon est sec ou imprégné de qq chose?

J'utilise le Flory washes noir, la temps de séchage est fonction de la chaleur de la pièce (en ce moment en 15 mn c'est réglé). Avant je nettoyais au sopalin humidifié ( à l'eau mais très légèrement, faut pas qu'il soit imbibé d'eau), mais j'ai remarqué que ça laissait de très fins morceaux de sopalin sur l'avion (à peine visible mais bon). Du coup maintenant j'utilise une serviette microfibre (comme les trucs pour nettoyer les lunettes) toujours humidifié.
Pour les endroits pas très accessible, là je me sers de cotons tige.

Ma foi une bien belle réalisation voisin !
C'est marrant de faire le jus avant les decals ! moi je le fais après et je prends du klir pour vernir ma maquette.
C'est quoi la prochaine ?
