(rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par loupiot63 le Jeu 2 Mar 2017 - 16:39

le complément de la présentation historique; frère jumeau du ward la france M1A1, seule la grille de protection du radiateur est différente-ce camion est fait pour tracter, récupérer et dépanner- équipement complet de réparation avec poste à soudure/ découpage oxyacéthylénique-2 jambes de forces sur vérins fixés au plateau 2 dispositifs d'ancrage des roues- grue de 7,250tonnes, un treuil avant de 9t et arrière de 22 tonnes-longueur;8,84m largeur 2,57m hauteur 3,20m si mitrailleuse défense anti-aérienne- poids en charge 16t- moteur continental  R22 8,21l 6 cylindres, 128cv (sae 48cv) essence (1l au kilomètre) carburant 378l (sur deux réservoirs) huile 10l eau 37litres-5 vitesses et un AR- 72kms/h-charge remorquée 27 tonnes-
25 wreckers lourds sont attribués par division blindée répartis entre les bataillons d'artillerie, génie, cavalerie, maintenance- les alliés reçoivent ces camions donc les Français dont l'immatriculation commence par H (je me suis donc efforcé à trouver une immatriculation US en H - le reste j'ai mis des décalques du 12ème cuir de la 2ème DB - car il n'y a pas de décalques dans la boîte.


la boîte


les pièces



il devrait ressembler à ça



je ne vous montre pas tout le plan de montage car il est visible sur le site rétrokit plan de montage. Malgré tout il faut se munir de documents et photos pour éviter de "patauger" surtout au niveau des treuils et de la grue. Je vais m'attarder sur le montage si cela peut aider ceux qui veulent l'acheter, voire éviter mes erreurs possibles! d’après le plan il manque une roue de secours dans les pièces mais rétrokit n'a jamais répondu à mes messages!!! pour le Somua il m'avait répondu !!

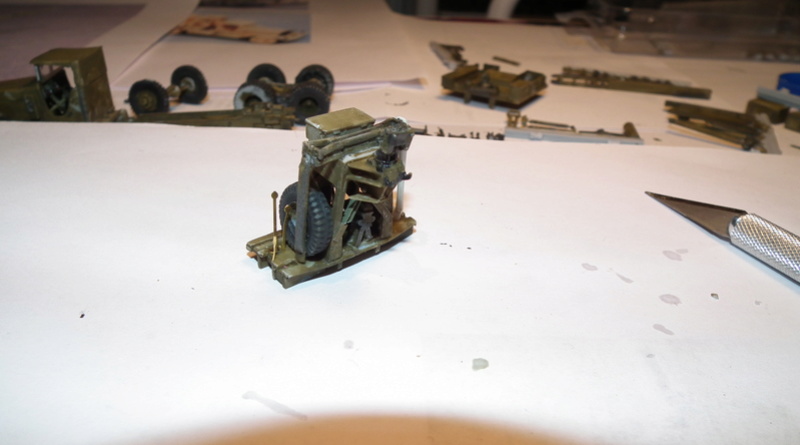

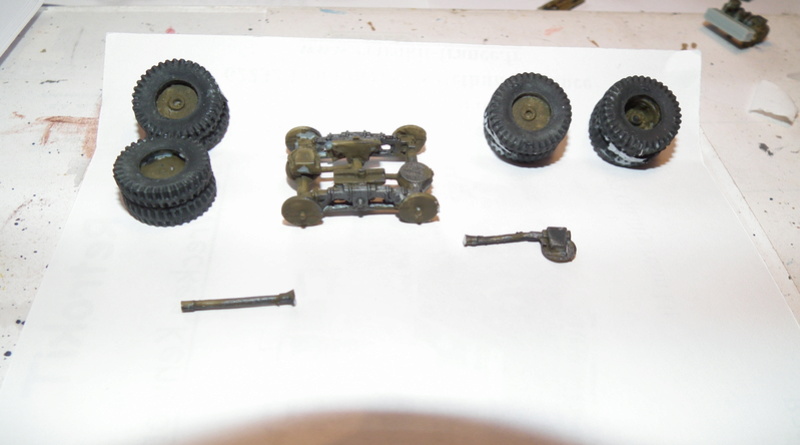

début de montage











je vous conseille de regrouper les pièces au fur et à mesure avec le montage





le plus complexe à mon goût, c'est le treuil de la grue et les câbles à fixer!!
bonjour patience !!









le bâti A et la flèche



mettre le treuil arrière par dessous le bâti



préparation du câblage de la flèche, comme sur la photo les câbles ne sont pas tendus (et cela m'arrange Very Happy  )







sur différentes photos, il y a deux câbles ou barres en soutien de la flèche sur l'arrière du bâti, j'ai rajouté deux barres en étiré-



les câbles sont en cuivre torsadé, sauf pour les treuils où j’ai mis  du fil argent



la grue demande pas mal de travail et ce n'est pas le plan qui aide !!



il y a beaucoup de petites pièces, la photodécoupe a des n° et une nomenclature c'est plus facile à placer



j'ai rajouté une chaîne sur les crochets du pare-chocs avant





les plaques arrière en photodécoupe


le dessous, les poutres d'ancrage en biais vers la caisse à outils



peinture 155 humbrol- rouille vallejo- pigments AK terre de sienne claire -
















de mes dépanneuses, c'est encore le famo le plus imposant !



avatar
saran45
Membre Confirmé
Membre Confirmé

Messages : 604
Date d'inscription : 22/12/2012
Age : 59
Localisation : Balma 31
Humeur : Avec le temps

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par saran45 le Jeu 2 Mar 2017 - 18:57

belle collection

tien le mien





les stabilisateurs pour la flèche ,pas la peine ils sont repliés le long de celle çi



en blanc le long de la flèche
avatar
loupiot63
Membre Expert
Membre Expert

Messages : 1352
Date d'inscription : 11/08/2013
Age : 64
Localisation : au pied du puy de dôme
Humeur : bonne en principe

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par loupiot63 le Jeu 2 Mar 2017 - 19:10

tes câbles sont tendus bravo , tu as eu la même idée que moi pour la 2ème DB Laughing
avatar
Olivier
Membre Expert
Membre Expert

Messages : 1282
Date d'inscription : 25/05/2013

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par Olivier le Jeu 2 Mar 2017 - 19:12

Un kit qui n'a pas l'air facile, bravo pour ce montage.
Une pâtine appuyée mais qui rend bien je trouve, très jolie collection de dépanneuses.
Et bravo à Fred (dépanneur dans l'âme  Wink)  pour la sienne, un engin moins sali mais une pâtine tout aussi réussie.
avatar
saran45
Membre Confirmé
Membre Confirmé

Messages : 604
Date d'inscription : 22/12/2012
Age : 59
Localisation : Balma 31
Humeur : Avec le temps

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par saran45 le Jeu 2 Mar 2017 - 19:12

j'aurais voulu la 1° armée mais faute de doc
avatar
saran45
Membre Confirmé
Membre Confirmé

Messages : 604
Date d'inscription : 22/12/2012
Age : 59
Localisation : Balma 31
Humeur : Avec le temps

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par saran45 le Jeu 2 Mar 2017 - 19:15

tu sais les véhicules n'étaient pas toujours cracra surtout
dans l'armée US au moindre répit= entretien
avatar
criscail
Membre Expert
Membre Expert

Messages : 1990
Date d'inscription : 15/02/2014
Age : 52
Localisation : TULLE (19)
Humeur : Plutot bonne generalement !!!

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par criscail le Jeu 2 Mar 2017 - 20:46

Bonsoir à vous deux ,
Et félicitations pour vos superbes réalisations
Un magnifique véhicule , pas évident !!!
Mais néanmoins parfaitement traité par vous .....
Bravo et merci ....
Amicalement
Criscail
avatar
loupiot63
Membre Expert
Membre Expert

Messages : 1352
Date d'inscription : 11/08/2013
Age : 64
Localisation : au pied du puy de dôme
Humeur : bonne en principe

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par loupiot63 le Jeu 2 Mar 2017 - 20:50

c'est vrai, c'est comme la rouille mise à part sur les bateaux on a tendance à trop en mettre
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 3381
Date d'inscription : 01/01/2013
Age : 63
Localisation : Haguenau
Humeur : Bonne :)

Re: (rétrokit) US wrecker kenworth 573 (frére jumeau du ward la France)

Message par bear29 le Jeu 9 Mar 2017 - 16:03

Belle représentation de cet engin
