[Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Azul le Dim 3 Avr 2016 - 17:03

Bonjour,

Il y aura bientôt 80 ans, le 19 juillet 1936, le Dragon Rapide G-ACYRd’ Olley Air Service après un vol épique amenait le Général Franco à Tetouan afin qu’il prenne le commandement des troupes espagnoles du Maroc. La réussite de cette mission allait avoir un rôle décisif sur l’avenir de millions de gens à commencer par votre serviteur dont le père eut sans doute connu une autre destinée si  le pronunciamiento avait échoué.

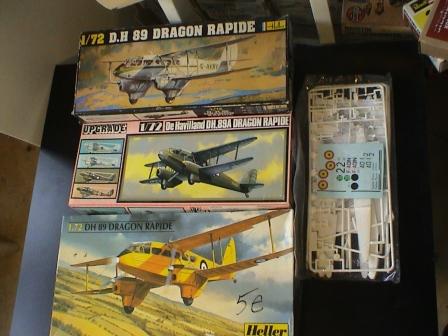

J’ai décidé d’illustrer cet événement à partir de l’excellent kit Heller mais comme j’ai dans mes stocks six modèles de cet avion dont le boitage néo-zélandais  (dit Up-graded) Tasman et le transkit DH89M réalisé par José Fernandez je vais démarrer une mini chaine de montage.



Le projet comprendra donc  pour la guerre d’Espagne le G-ACYR, un DH89M républicain des « Alas Rojas » et un faux DH89M nationaliste du Grupo 40. J’en profiterai pour réaliser par conversion un DH84 toujours des « alas rojas »
Je ferai également une version hydravion, j’étais parti pour un civil canadien mais j’ai trouvé une photo d’un avion péruvien et comme je priorise les thèmes latinos…
Enfin pour le dernier je partirai dans les colonies espagnoles avec un avion utilisé en Guinée.
Il y a plus de trente ans j’avais déjà réalisé un DH 89 aux couleurs de l’école de Totana, le résultat n’était pas terrible mais le modèle me permet de voir ce qu’il est utile de réaliser dans les aménagements intérieurs et ce qui ne se verra pas du tout.



Objectif avoir fini au moins le G-ACYR pour le 18 juillet 2016.
avatar
polnagaillot
Membre d'Elite
Membre d'Elite

Messages : 7233
Date d'inscription : 16/11/2012
Age : 61
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par polnagaillot le Dim 3 Avr 2016 - 19:01

Un superbe projet qui te parle plus qu'à nous tous......
Et puis, le Dragon rapide est une telle belle machine....


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !


avatar
Laurent A.
Modérateur
Modérateur

Messages : 4517
Date d'inscription : 15/03/2012
Age : 45
Localisation : Liège - Belgique

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Laurent A. le Dim 3 Avr 2016 - 19:08

polnagaillot a écrit:
le Dragon rapide est une telle belle machine....

Effectivement; d'ailleurs, il me le faudra : la Belgique en a opéré Very Happy

Bon montage,

L.


_________________

===========================================================================================================================

[Vous devez être inscrit et connecté pour voir ce lien]
(les avions de la Belgian Air Force après 1945, au 1/72

Visitez [Vous devez être inscrit et connecté pour voir ce lien]
=======================================================================================================================
=


avatar
cage à poules
Membre Confirmé
Membre Confirmé

Messages : 702
Date d'inscription : 18/03/2012
Localisation : Haut Diois

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par cage à poules le Dim 3 Avr 2016 - 20:00

Beau sujet et bien bel avion. Bon courage pour installer ta chaine de montage.
Je vais suivre car c'est un avion que j'aimerais bien monter.
A +
avatar
Kanaelle
Administrateur
Administrateur

Messages : 5784
Date d'inscription : 09/03/2012
Age : 51
Localisation : Alsace, Vallée de la Bruche

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Kanaelle le Lun 4 Avr 2016 - 21:28

Je m'installe z'ossi ! Very Happy

Bon montage

A+
Kanaelle


_________________
Tant qu'il y aura des Matchbox et du 1/72, je serais là !!  Very Happy
Ma vitrine : [Vous devez être inscrit et connecté pour voir ce lien]
En cours pour quelques années : [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 3202
Date d'inscription : 01/01/2013
Age : 63
Localisation : Haguenau
Humeur : Bonne :)

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par bear29 le Mar 5 Avr 2016 - 21:43

Un sujet qui m'intéresse beaucoup.
Je m'installe et suit avec attention cyclops
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 607
Date d'inscription : 17/08/2012
Age : 58
Localisation : Tourcoing

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Azul le Dim 17 Avr 2016 - 16:59

Bonjour,

J'ai démarré ce montage en priorisant le G-ACYR qui me servira à défricher le travail avant d'embrayer sur les autres.

Je me suis d'abord occupé de l'aménagement intérieur, comme la présentation finale exigera la portière ouverte je vais pousser le travail ici un peu plus loin que d'habitude. Le Dragon de Olley Air Service avait au vu de la photo dont je dispose l’intérieur luxe, donc assez different de ce que propose Heller, j'ai plus soigné les fauteuils prés de la porte.
Pour le poste de pilotage j'ai fait le minimum syndical on ne verra in fine pas grand chose.



Je me suis préoccupé également de représenter la bordure autour des fenêtres caractéristique de cet avion, à cette occasion j'ai constaté une erreur dans le kit Heller, les premiére et deuxième fenêtres en partant de l'avant ne sont pas exactes en dimensions, 1ere trop petite seconde trop grande. A ma grande honte je ne rectifierai pas.



Comme Talman dans son reboitage propose un tableau de bord en métal j'ai fait un moule pour le copier, mais vu ce qu'on voit dans le poste de pilotage ce n'est vraiment pas la peine.



Enfin j'ai commencé un travail particulièrement fastidieux mais là nécessaire marquer un peu plus les nervures de l'entoilage sur les ailes, là encore j'ai honte mais pour les plans inférieurs je ne ferai que sur l'extrados.



A bientôt pour la suite.
avatar
polnagaillot
Membre d'Elite
Membre d'Elite

Messages : 7233
Date d'inscription : 16/11/2012
Age : 61
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par polnagaillot le Dim 17 Avr 2016 - 18:08

Un gros travail personnel entrepris là....bravo Azul....on te suis...


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !


avatar
chticumulus
Membre d'Elite
Membre d'Elite

Messages : 6731
Date d'inscription : 05/05/2012
Age : 57
Localisation : Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par chticumulus le Dim 17 Avr 2016 - 19:50

Shocked Shocked Shocked ça démarre très fort

Bonne suite Wink


Pierre
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 607
Date d'inscription : 17/08/2012
Age : 58
Localisation : Tourcoing

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Azul le Sam 30 Avr 2016 - 16:48

Bonjour,

Comme d'habitude pour moi ça avance mais lentement, d'autant que plein de gens me trouvent des occupations ailleurs.

J'ai donc fini l'aménagement intérieur de mon Dragon tête de série, je ne suis pas allé plus loin qu'un rendu visible de l’extérieur,  les harnais sont sommaires et la vitre de la cloison poste de pilotage se satisfera d'une goutte de cristal clear.



Une fois fermé on ne voit pas grand chose et encore là l'aile supérieure n'est pas en place :



Après ponçage des joints il faudra que je règle la question de la peinture du mince filet bleu qui entoure la dérive et court à chaque  bord du fuselage.
Si vous avez une technique à me suggérer je suis preneur.

A+
avatar
fourneau
Membre d'Elite
Membre d'Elite

Messages : 5598
Date d'inscription : 14/03/2012
Age : 56
Localisation : courchelettes (douai)
Humeur : bonne ..................................pour l'instant

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par fourneau le Sam 30 Avr 2016 - 17:06

ah oui

on est très loin du direct de boite que j'avais fait Shocked
La représentation du revêtement de l'aile est vraiment réduit a la plus simple expression par heller ,dommage , il son encore passé a coté du sujet alors qu'il savait faire , c'est encore une exclusivité heller , personne d'autre n'a sortie de kit de cet avion ,....à ma connaissance

Pierre
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 607
Date d'inscription : 17/08/2012
Age : 58
Localisation : Tourcoing

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Azul le Dim 22 Mai 2016 - 18:56

Bonsoir,

J'ai avancé sur ce chantier, mais eu peu de temps pour poster sur mes travaux.
Donc comme je l'ai dit priorité au G-ACYR qui me sert à défricher les difficultés du montage.
Les empennages sont montés en prenant soin de réaliser les commandes :


Heller s'est un peu planté dans la représentation de ses capots avant et il faut rajouter des ouvertures, meubler d'un semblant de moteur (un bout de cylindre récupéré sur un moteur moche de la boîte à rabiot suffit) on en profite pour reprendre un peu les fuseaux moteurs en soulignant la gravure et ouvrant le passage des échappements.



Tout ça est ensuite mis en place sur l'aile inférieure:

On en a profité pour changer les prises d'air latérales qu'Heller a fait trop petites, ce n'est rien à faire en taillant en biseau du tube plastique.

L'aile supérieure est ensuite fixee :


Les mâts ensuite insérés:


Puis aprés une couche d'apret gris Tamiya qui permet de rectifier les défauts de ponçage l'oiseau est haubanné au fil de pêche de 8/100eme. J'ai fait mes propres trous le systéme proposé par Heller me parait horriblement scabreux et en plus à part les croisillons interne les cables sont doubles.


En suite de quoi les premières couches d'alu TS17 ont pu être passées:


Parallèlement j'ai commencé le travail en série sur les fuselages si pour l'espagnol d'aprés guerre et l'hydro cette phase restera proche du from the box, le travail sera plus complex pour les autres :



Sur le fuselage destiné à devenir le DH84 (plastique argenté) j'ai pris soin de bourrer de milliput le nez qui va subir une grosse chirugie, à ce stade je ne ferait pas l'ouverture destinée au poste mitrailleur il faudra attendre que le fuselage soit assemblé.
Par contre j'ai pu pratiquer les découpes sur le futur DH89M et le faux DH89M (plastique blanc)




La suite bientôt
avatar
fourneau
Membre d'Elite
Membre d'Elite

Messages : 5598
Date d'inscription : 14/03/2012
Age : 56
Localisation : courchelettes (douai)
Humeur : bonne ..................................pour l'instant

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par fourneau le Dim 22 Mai 2016 - 19:12

on se croirai chez de havilland , tu fabrique a la chaine Laughing

Pierre
avatar
ben43
Membre Expert
Membre Expert

Messages : 2383
Date d'inscription : 08/06/2012
Age : 34
Localisation : Le Puy en Velay (43)
Humeur : Bof

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par ben43 le Dim 22 Mai 2016 - 19:19

Chapeau pour tout le boulot !
avatar
unguibusetrostro
Membre d'Elite
Membre d'Elite

Messages : 3646
Date d'inscription : 18/01/2013
Age : 71
Localisation : par défaut
Humeur : conjugue hédonisme et maquette

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par unguibusetrostro le Lun 23 Mai 2016 - 10:13

Très beau projet. En attendant d'en apprécier la conclusion voici 2 photos d'époque :





Paco study
avatar
chticumulus
Membre d'Elite
Membre d'Elite

Messages : 6731
Date d'inscription : 05/05/2012
Age : 57
Localisation : Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par chticumulus le Lun 23 Mai 2016 - 12:18

Belle chaîne de montage Shocked Shocked Shocked

Bonne suite Wink


Pierre
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 3202
Date d'inscription : 01/01/2013
Age : 63
Localisation : Haguenau
Humeur : Bonne :)

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par bear29 le Lun 23 Mai 2016 - 13:05

chticumulus a écrit:Belle chaîne de montage Shocked Shocked Shocked

Pierre

+1
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 607
Date d'inscription : 17/08/2012
Age : 58
Localisation : Tourcoing

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Azul le Dim 5 Juin 2016 - 19:35

unguibusetrostro a écrit:Très beau projet. En attendant d'en apprécier la conclusion voici 2 photos d'époque :

Paco study

Bonsoir,

Merci Paco pour les photos,

Mais il s'agit là d'un DH90 Dragonfly récupéré par les nationalistes en fin de guerre et utilisé pour la propagande.
Je m'attaquerai à ce sujet un jour, j'ai un vieux vacu Airframe et le merlin models, je pense qu'il vaut mieux choisir le Vacu.

Revenons à nos moutons, pardon Dragons

J'ai surtout avancé sur le G-ACYR

Réalisation de quelques petites pièces notamment la génératrice qu'Heller a oubliée (il faut dire qu'elle concerne surtout les avions d'avant guerre)


J'ai réalisé les codes en décals avec mon imprimante :le plus dur a été ensuite de trouver le même bleu pour la peinture des filets.



Les filets bleu un poil trop foncé par rapport aux codes ont été faits à main levée après en avoir eu assez d'essayer de positionner des caches. Les petites pièces une fois peintes ont été fixées. Les hélices ne sont pas encore collées je les ai peintes en bleu comme l'avion exposé à "Cuatro Vientos" mais je ne suis pas convaincu d'être dans le vrai.
Pour les codes sur le fuselage j'avais calculé une hauteur de 8mm je me suis planté il aurait mieux valu calibrer à 7.
J'ai marqué un peu les lignes de structure au crayon aquarellable et commencé les pastels avant d'estomper la brillance du TS17 avec une couche de vernis satiné Pebeo.





Les dernières salissures et le montage des petites pièces pitot venturi etc... se fera avant pose de l'avion sur la plaquette.
A propos de celle-ci si quelqu'un à une idée de la voiture avec laquelle on est venu récupérer Franco ce jour là je lui offre une bouteille.

A bientôt pour la suite.
avatar
dakota 22
Membre Expert
Membre Expert

Messages : 1201
Date d'inscription : 18/03/2012
Age : 51
Localisation : Tréméloir, 22
Humeur : sympa, j'espère...

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par dakota 22 le Dim 5 Juin 2016 - 20:19

Nous sommes voisins, très cher !!
Cet avion est d'une grâce incomparable, quant à la voiture...Tant pis pour la bouteille...
Philippe
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 607
Date d'inscription : 17/08/2012
Age : 58
Localisation : Tourcoing

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Azul le Dim 19 Juin 2016 - 19:14

Bonsoir un petit point sur l'avancement de ce montage.

J'ai collé sur la cellule les diverses petites pièces et placé la poste en position ouverte.
J'ai réalisé l'échelle d’accès en plastique étiré ce qui est moins onéreux que la photo découpe.
Pour obtenir des barreaux plats et fins j'aplati le plastique étiré encore chaud avec une pince :


Pour le montage de l'échelle et la découpe aux dimensions je me sers d'un cabarit fait sur une chute de carton plume.


Les élements sont fixés sur le carton à la colle à bois, puis les barreaux collés aux montants à la colle plastique par infiltration.
Aprés collage on trempe l'ensemble dans l'eau ce qui a pour effet de dissoudre la colle à bois et de liberer notre échelle:


J'ai également travaillé au socle de la saynette
Une photo de l'avancement des travaux :


A bientôt pour la suite.
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 3202
Date d'inscription : 01/01/2013
Age : 63
Localisation : Haguenau
Humeur : Bonne :)

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par bear29 le Dim 19 Juin 2016 - 19:18

Azul a écrit:

A bientôt pour la suite.

Que j'attend avec impatience bounce
avatar
Paul2012
Membre Expert
Membre Expert

Messages : 1604
Date d'inscription : 07/03/2015
Age : 17
Localisation : Ardèche
Humeur : Avec le pessimisme on a que des bonnes surprises ;)

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Paul2012 le Dim 19 Juin 2016 - 21:26

Bravo pour ces avancées !!!
avatar
chticumulus
Membre d'Elite
Membre d'Elite

Messages : 6731
Date d'inscription : 05/05/2012
Age : 57
Localisation : Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par chticumulus le Lun 20 Juin 2016 - 9:18

Very Happy très beau

Bonne suite Wink


Pierre
avatar
François35
Membre actif
Membre actif

Messages : 184
Date d'inscription : 05/05/2016
Localisation : là où le vent me mène
Humeur : versatile

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par François35 le Lun 20 Juin 2016 - 14:37

Quel projet! je vois que tu t'intéresses à des sujets tout à fait annexes aux grands conflits, c'est très enrichissant!
avatar
moi
Membre Expert
Membre Expert

Messages : 2540
Date d'inscription : 20/03/2012
Age : 39
Localisation : Besançon

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par moi le Lun 20 Juin 2016 - 17:25

Ouah génial! Tu relances la chaine de fabrication là! Smile
C'est marrant j'ai justement jeté un oeil au kit Heller que j'ai en stock et je medemandais quelle déco civile je pourrais bien lui donner.

J'adore cet avion, ses lignes élégantes, sa finesse... Affaire à suivre.

Adrien

Contenu sponsorisé

Re: [Heller] De Havilland DH89 Dragon Rapide + Conversion DH 84 Dragon

Message par Contenu sponsorisé


    La date/heure actuelle est Sam 22 Juil 2017 - 6:47
