[1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Kurogane le Ven 9 Jan 2015 - 12:05

Bonjour,

Et une bonne année 2015 à vous tous avant tout.

Voici mon premier sujet pour l'année 1915 : le Morane L à aile parasol utilisé par George Guynemer lors de sa première victoire aérienne le 19 Juillet 1915.
C'est la maquette AZ Model qui servira de base et sur laquelle il faudra notamment ajouter une mitrailleuse sur le poste arrière et modifier évidemment le numéro de dérive.

La boite (à noter une déco brésilienne incluse...):




L'unique grappe avec des pièces assez baveuses habituelles chez ce fabricant et la planche de décalques :


L'avion spécifique de Guynemer, sujet de ce montage...


Et 2 photos dont la première très connue puisque prise le jour de la première victoire en compagnie de son mécanicien mitrailleur Guerder, permettant ensuite de bricoler 2 figurines près du modèle...
La seconde photo très intéressante montre bien l'installation de la mitrailleuse arrière.





Voilà... A suivre prochainement...


Dernière édition par Kurogane le Jeu 14 Juil 2016 - 14:36, édité 6 fois
avatar
pifoux34
Membre d'Elite
Membre d'Elite

Messages : 4691
Date d'inscription : 16/04/2012
Age : 68
Localisation : montpellier
Humeur : bof

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par pifoux34 le Ven 9 Jan 2015 - 12:56

Eurg ! Là c'est une page d'histoire que je découvre, merci pour cette info . J'espère que le gars qui tire à la mitrailleuse est attaché parce que sa position est plutôt inconfortable .
avatar
vincentm
Membre d'Elite
Membre d'Elite

Messages : 4007
Date d'inscription : 07/06/2012
Age : 55
Localisation : La Rochelle

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par vincentm le Ven 9 Jan 2015 - 13:18

une page d'histoire que je découvre
moi aussi par rapport à la déco brésilienne! J'ignorais qu'ils avaient participé à la 1ere GM.

Du velu en perspective en tous cas...
avatar
Jasper Joker II
Membre d'Elite
Membre d'Elite

Messages : 3939
Date d'inscription : 07/08/2013
Age : 46
Localisation : Isère
Humeur : Stéphanois Stéphanois Ohé Hé

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Jasper Joker II le Ven 9 Jan 2015 - 17:47

Bel hommage historique que tu nous prépares : bravo Very Happy
Chaque fois que je regarde une photo de Guynemer, je suis toujours frappé par son côté chétif, qui ne l'a cependant pas empêcher de devenir l'un des plus grands as de la Grande Guerre.
avatar
lucsimonsaive
Membre d'Elite
Membre d'Elite

Messages : 3946
Date d'inscription : 14/07/2014
Age : 54
Localisation : Saive Belgique
Humeur : Toujours d'attaque pour une maquette !

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par lucsimonsaive le Ven 9 Jan 2015 - 18:01

Mine de rien, pour un mono plan, il y a quand même un paquet de ficelles à rattacher!
Bon amusement Very Happy
avatar
B5Ben
Membre Confirmé
Membre Confirmé

Messages : 359
Date d'inscription : 24/03/2012
Age : 57
Localisation : SEVRES

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par B5Ben le Ven 9 Jan 2015 - 19:31

Bon montage,
La chasse française va donner de la voix.
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 882
Date d'inscription : 17/08/2012
Age : 59
Localisation : Tourcoing

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Azul le Sam 10 Jan 2015 - 12:20

Bonjour,
Beau sujet, je pense m'intéresser également à Guynemer et au parasol d'ici quelques semaines mais dans le cadre des missions spéciales. Le défrichage du montage que tu vas faire sera utile.

A+
avatar
Sandman
Membre Expert
Membre Expert

Messages : 2084
Date d'inscription : 11/03/2013
Age : 27
Localisation : Espalion
Humeur : De bonne humeur, toujours :)

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Sandman le Jeu 15 Jan 2015 - 15:14

Jolie boiboite ! =)
avatar
Kurogane
Membre Expert
Membre Expert

Messages : 2114
Date d'inscription : 13/03/2012
Age : 52
Localisation : Montgeron (Essonne dans le neuf un)
Humeur : Sympathique

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Kurogane le Dim 24 Mai 2015 - 20:50

C'est parti !

1/ Préparation des postes d'équipage. La boite fournit déjà l'essentiel.
Le plancher reçoit quelques structures supplémentaires et le strapontin du mitrailleur arrière est complété d'un coussin en Kristal Klear.
Les parois des demi fuselages sont complétées aussi de raidisseurs en croisillons d'étirés collés à la colle fluide Tamiya.
Des harnais en photodécoupe de récup sont ajoutés sur les sièges ainsi que sur la planche de bord du pilote.






2/ Mise en peinture des intérieurs... les parois entoilées sont en jaune crème Humbrol 103, les cadres en bois cajou satiné et les raidisseurs en gun metal sombre.
Tout le plancher et le siège sont en brun acajou satiné H 133.
Le plancher est ensuite collé dans le demi fuselage gauche à grand renfort de Cyano par le dessous.
Une petite demi cloison en carte plastique complète l'arrière de ce plancher.






3/ Le fuselage est refermé avec tous ses joints copieusement poncés.
Pour la base du pare brise surélevé du mitrailleur, il faut ajouter une base cubique en Evergreen pour stabiliser la pièce complète.
Ensuite, il faut affiner le capot du moteur et coller en place la plaque frontale servant de support au moteur.




Suite prochainement...
avatar
polnagaillot
Administrateur
Administrateur

Messages : 8973
Date d'inscription : 16/11/2012
Age : 62
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par polnagaillot le Lun 25 Mai 2015 - 10:09

Oh, la jolie machine que ça va donner.....un bel intérieur un peu dissimulé, encore un fois....


_________________
Plastiquement vôtre

Fr@ncis

Il y a toujours de la sueur de pauvre dans l'argent des riches .

Eugène Cloutier ( 1921- 1975 )



......
avatar
chticumulus
Membre d'Elite
Membre d'Elite

Messages : 8117
Date d'inscription : 05/05/2012
Age : 58
Localisation : Cosmos/Super amas galactique/Groupe local/Voie Lactée/Système Solaire/Terre/Europe/France/Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par chticumulus le Lun 25 Mai 2015 - 10:14

Shocked Chouette cheers

Bonne suite


Pierre
avatar
fafl
Membre d'Elite
Membre d'Elite

Messages : 4372
Date d'inscription : 29/03/2012
Localisation : dans le cloud

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par fafl le Lun 25 Mai 2015 - 12:20

tien en voila un qui me tente aussi. Une fois qu'on a pris le virus, difficile de s’arrêter.
mais que de fil en suspension!
avatar
chticumulus
Membre d'Elite
Membre d'Elite

Messages : 8117
Date d'inscription : 05/05/2012
Age : 58
Localisation : Cosmos/Super amas galactique/Groupe local/Voie Lactée/Système Solaire/Terre/Europe/France/Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par chticumulus le Lun 25 Mai 2015 - 12:51

fafl a écrit:Une fois qu'on a pris le virus, difficile de s’arrêter.

... et oui Twisted Evil Twisted Evil
avatar
Kurogane
Membre Expert
Membre Expert

Messages : 2114
Date d'inscription : 13/03/2012
Age : 52
Localisation : Montgeron (Essonne dans le neuf un)
Humeur : Sympathique

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Kurogane le Ven 29 Jan 2016 - 13:27

Gros déterrage de post avec la poursuite de ce montage qui a bien avancé...

1/ Après avoir collé en place le moteur et le capot avant, on s'occupe de l'installation du train d'atterrissage constitué de plusieurs mats à assembler.
Même travail pour la cabane supérieure du fuselage... Il faut affiner parfois certaines de ces pièces.






2/ On en profite pour confectionner les 2 petits pare brise des postes d'équipage avec des morceaux de Rhodoid collés au Kristal Klear.
Il faut ensuite coller en place tout l'empennage et de la dérive, pas évident à faire tenir durant le séchage de la colle...
La dérive est maintenue légèrement orientée.
A cette étape, plusieurs ajouts de détails sont importants comme les 2 échappements (tube Evergreen) de chaque côté du bloc moteur et de 4 petits marches pieds 5fil de cuivre mis en forme) d'accès aux postes... la boite ne fournit que 2 pièces un peu trop épaisses... elles sont bien visibles sur les photos du vrai avion aussi de l'autre côté du fuselage.


3/ On installe ensuite l'aile supérieure, assez difficile à centrer sur les divers mats du fuselage. Il faut légèrement affiner toute l'échancrure centrale de la voilure.
Tous les points de colle sont renforcés à la Cyano.
Cette étape se termine avec la pose des roues du train ainsi que de la béquille arrière, pas simple non plus à maintenir droite.




4/ Il faut achever enfin les mats supérieurs de l'aile (pièces à affiner) et compléter l'arrière de l'échancrure du poste mitrailleur par une plaque et son bouchon pour simuler l'accès au réservoir.
Avion de Guynemer oblige, il faut concevoir totalement la mitrailleuse arrière non prévue dans la maquette. La documentation est obligatoire pour appréhender les formes particulières de l'arme et de son système articulé.
J'ai trouvé ce profil assez détaillé par rapport aux photos connues...

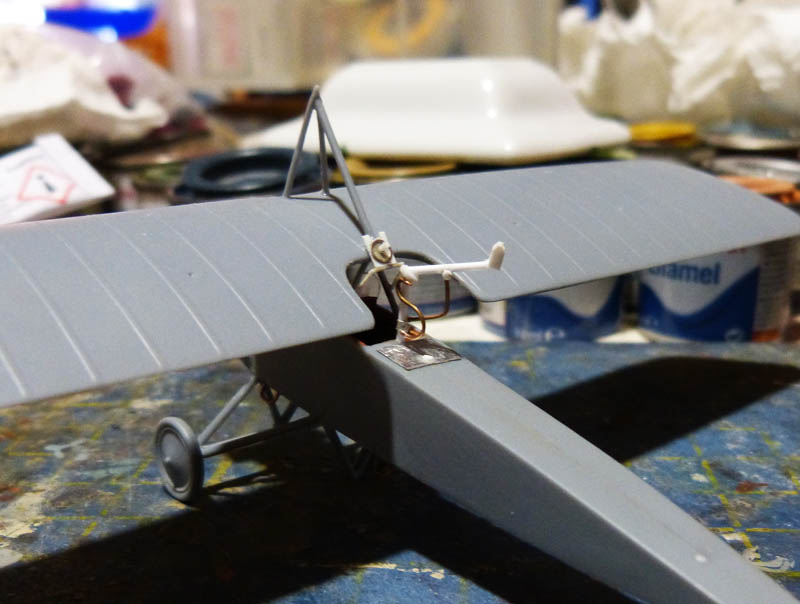

Le "pied" est conçu en tubes Evergreen collés orientés vers l'arrière avec un câble en fil de cuivre mis en forme. L'axe de rotation est simulé avec une pastille de plastique.
Il ne faut pas oublier non plus la petite plaque de support (pour mettre la mitrailleuse en position stable vers l'avant)... en plaque Evergreen, rondelle de photodéc de récup et un peu d'étiré.
L'arme sera conçue ultérieurement sur la base d'une Lewis d'infanterie (en métal blanc de chez Aeroclub).





A suivre...
avatar
pifoux34
Membre d'Elite
Membre d'Elite

Messages : 4691
Date d'inscription : 16/04/2012
Age : 68
Localisation : montpellier
Humeur : bof

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par pifoux34 le Ven 29 Jan 2016 - 21:22

Impressionnant !
avatar
polnagaillot
Administrateur
Administrateur

Messages : 8973
Date d'inscription : 16/11/2012
Age : 62
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par polnagaillot le Ven 29 Jan 2016 - 22:06

Oui, très impressionnant..... du détaillage grandiose..... du grand MAQUETTISME.....


_________________
Plastiquement vôtre

Fr@ncis

Il y a toujours de la sueur de pauvre dans l'argent des riches .

Eugène Cloutier ( 1921- 1975 )



......
avatar
Jasper Joker II
Membre d'Elite
Membre d'Elite

Messages : 3939
Date d'inscription : 07/08/2013
Age : 46
Localisation : Isère
Humeur : Stéphanois Stéphanois Ohé Hé

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Jasper Joker II le Sam 30 Jan 2016 - 17:35

Et merci pour le déterrage cheers
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 882
Date d'inscription : 17/08/2012
Age : 59
Localisation : Tourcoing

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Azul le Sam 30 Jan 2016 - 19:31

Bonsoir,

Toujours un travail superbe et impressionnant.
avatar
chticumulus
Membre d'Elite
Membre d'Elite

Messages : 8117
Date d'inscription : 05/05/2012
Age : 58
Localisation : Cosmos/Super amas galactique/Groupe local/Voie Lactée/Système Solaire/Terre/Europe/France/Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par chticumulus le Sam 30 Jan 2016 - 21:45

SUPERBE cheers

Du très très beau boulot "Kuro"

Vivement la suite bounce


Pierre
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 5308
Date d'inscription : 01/01/2013
Age : 64
Localisation : Haguenau

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par bear29 le Mar 2 Fév 2016 - 16:03

ça c'est du beau Shocked
avatar
Kurogane
Membre Expert
Membre Expert

Messages : 2114
Date d'inscription : 13/03/2012
Age : 52
Localisation : Montgeron (Essonne dans le neuf un)
Humeur : Sympathique

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Kurogane le Dim 21 Fév 2016 - 22:43

Travail de peinture sur la maquette avec la teinte "toile" Humbrol 103.
Les arêtes du fuselage sont en sombre sur les photos... on peut les interpréter soit en noir soit en brun foncé comme ici.
Tout le capot et les montants de cabane ainsi que les trains d'atterrissage sont en noir satiné Humbrol 85. Les panneaux latéraux sont en bois H 133, de même que le compartiment du réservoir arrière. Les cadres en Gun metal brossé au graphite. Les échappements en aluminium.
Les pneus des roues, assez clairs sur les photos de l'avion, sont en gris clair H 128.
Enfin, la dérive tricolore est peinte à la bande cache Tamiya en gris bleuté H 144 et rouge brique H 73.
Le moteur est en Gun Metal H 27003 avec ses tiges en teinte cuivre. Le support de la mitrailleuse est en Gun metal aussi.




La planche de décalques prévoit le logo Morane à poser sur le capot.


Les cocardes de la boites sont fausses en couleurs (trop vives) et de formes (rondelles centrales bleues pas assez petites) et sont remplacées par des motifs bien plus réalistes dans le rabiot. Ces cocardes doivent être posées avant le haubannage de toute la voilure.




On peut déjà préparer l'hélice et c'est celle aux pales plus rondes qu'il faut utiliser. Il faut creuser le trou de fixation, non représenté.


A suivre...
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 5308
Date d'inscription : 01/01/2013
Age : 64
Localisation : Haguenau

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par bear29 le Lun 22 Fév 2016 - 14:53

Il a fière allure ton Morane cyclops
avatar
cage à poules
Membre Confirmé
Membre Confirmé

Messages : 942
Date d'inscription : 18/03/2012
Localisation : Haut Diois

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par cage à poules le Mar 23 Fév 2016 - 21:40

bear29 a écrit:Il a fière allure ton Morane cyclops

C'est vrai. Belle peinture, beau montage. Bravo.
avatar
Kurogane
Membre Expert
Membre Expert

Messages : 2114
Date d'inscription : 13/03/2012
Age : 52
Localisation : Montgeron (Essonne dans le neuf un)
Humeur : Sympathique

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Kurogane le Dim 6 Mar 2016 - 21:22

Suite de la peinture et ajout de la patine...

Finitions des détails de peinture sur l'hélice en bois acajou satiné H 133. Les moyeu centrai est en Gun Metal H 27003. Il sera complété plus tard avec un jus.
Les décalques correspondant à l'appareil de Guynemer sont récupérés par morceaux sur la planche de décalques de la boite puis posés sur la dérive tricolore.
Une patine est posée ensuite au pinceau fin par jus successifs du bout d'un pinceau pour simuler les salissures d'usages...traces d'huile près du moteur, notamment.
Les Parasols furent véritablement les premiers appareils à subir les combats et donc un usage assez intensif.






Une astuce pour faire ressortir rapidement les nervures de l'aile en léger relief...
Frotter un crayon gras sur du papier puis imbiber un morceau de mouchoir en papier avec cette poudre et enfin frotter légèrement la surface de l'aile... seules les nervures apparaissent en plus sombres.



A suivre... reste la mitrailleuse et les haubans !
avatar
Jasper Joker II
Membre d'Elite
Membre d'Elite

Messages : 3939
Date d'inscription : 07/08/2013
Age : 46
Localisation : Isère
Humeur : Stéphanois Stéphanois Ohé Hé

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Jasper Joker II le Mar 8 Mar 2016 - 18:23

Faudra que j'essaie ça sur l'entoilage de mon Hurricane.
avatar
Kurogane
Membre Expert
Membre Expert

Messages : 2114
Date d'inscription : 13/03/2012
Age : 52
Localisation : Montgeron (Essonne dans le neuf un)
Humeur : Sympathique

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Kurogane le Jeu 14 Juil 2016 - 14:21

Finitions aujourd'hui de ce montage enfin terminé !
Je me suis "armé"de courage pour le travail des haubans avec des sections d'étirés... et avec ma technique habituelle.
La mitrailleuse du poste arrière est préparée aussi à partie d'une base Aeroclub en métal blanc d'une arme britannique sur laquelle j'ai regreffé un canon en étiré double.
Les parties métalliques sont en Gun Metal et la poignée de tir et la crosse en bois acajou satiné.






Et le modèle enfin terminé... Il a plutôt fière allure pour cet hommage à l'As français !














avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 5308
Date d'inscription : 01/01/2013
Age : 64
Localisation : Haguenau

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par bear29 le Jeu 14 Juil 2016 - 19:35

Elle est superbe ta pelote de fil
avatar
fourneau
Membre d'Elite
Membre d'Elite

Messages : 7655
Date d'inscription : 14/03/2012
Age : 58
Localisation : courchelettes (douai)
Humeur : bonne ..................................pour l'instant

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par fourneau le Ven 15 Juil 2016 - 18:12

le rapport poids puissance était bien respecté , sur cette libellule

tu as fait un très beau montage ,"j'aime beaucoup"

Pierre
avatar
Azul
Membre Confirmé
Membre Confirmé

Messages : 882
Date d'inscription : 17/08/2012
Age : 59
Localisation : Tourcoing

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Azul le Ven 15 Juil 2016 - 21:52

Bonsoir superbe réalisation,
comme toujours
avatar
Jasper Joker II
Membre d'Elite
Membre d'Elite

Messages : 3939
Date d'inscription : 07/08/2013
Age : 46
Localisation : Isère
Humeur : Stéphanois Stéphanois Ohé Hé

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Jasper Joker II le Sam 16 Juil 2016 - 21:07

Très beau Morane Very Happy

Contenu sponsorisé

Re: [1915] [AZ Model] Morane L "Parasol" - Première victoire de Guynemer.

Message par Contenu sponsorisé


    La date/heure actuelle est Mar 23 Oct 2018 - 17:39
