Re: [Tamiya] Focke Wulf FW 190D-9

Message par vincentm le Ven 31 Oct 2014 - 4:13

C'est vrai que l'ouverture de l'espace entre les puits de train ne sert strictement à rien sur un avion représenté crashé train rentré...Ce qui est bizarre, c'est que Tamiya a représenté çà correctement sur le A3, mais pas sur le D9.

Invité
Invité

Re: [Tamiya] Focke Wulf FW 190D-9

Message par Invité le Ven 31 Oct 2014 - 6:29

Il me semble que l'avion retapé qui a servi de modele aux ingè' de Tamiya avait une aile de A8, avec les puits specifique alvéolée, je sais plus où je l'ai lu. Et il y a aussi la standardisation des pieces de maquettes.
la quasi totalité des kits 1/72 de D9 ont ce "probleme"

pifoux34
Membre d'Elite
Membre d'Elite

Messages : 3183
Date d'inscription : 16/04/2012
Age : 66
Localisation : montpellier
Humeur : bof

Re: [Tamiya] Focke Wulf FW 190D-9

Message par pifoux34 le Ven 31 Oct 2014 - 13:41

sur le A8 il y avait une séparation entre les deux puits de train ? Je pensais que sur toute la gamme des focke-wulf les puits n'étaient pas séparés .

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Ven 31 Oct 2014 - 15:27

Bonjour

il n'y avait pas de séparation sur le A-8 également. La seule différence à ce niveau entre les deux versions A-8 et D-9 c'est une ouverture dans le fond des puits de trains qui laisse apparaître une partie du moteur sur la version D-9, c'est sans doute du au changement de motorisation, je crois que c'est de ça dont Petaf parle.
Sinon l'aile est la même, le fuselage excepté la partie avant est le même, il est juste rallongé par une section entre le fuselage et la queue et la dérive est agrandie également par l'ajout d'une pièce entre le longeron et la partie mobile.


Bon pour la suite du montage je continue dans la découpe

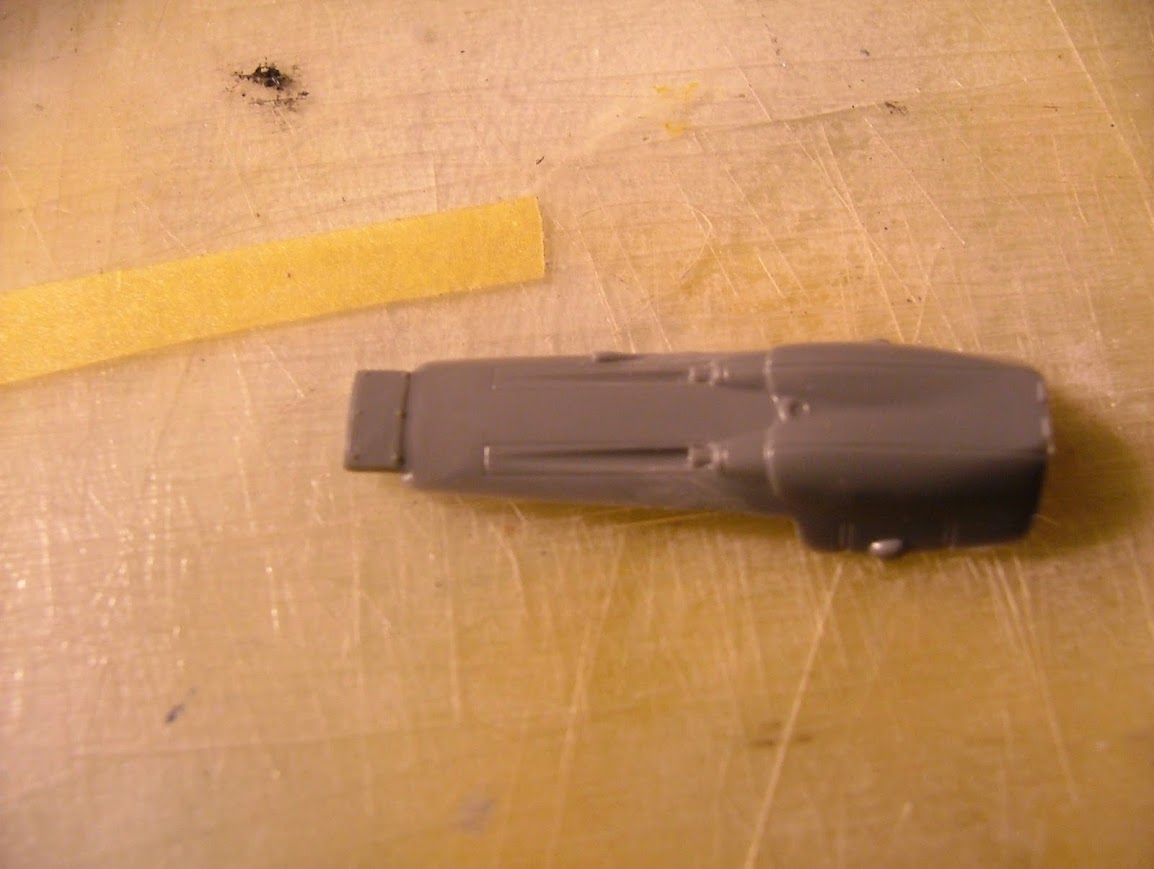

tout d'abord le capot des mitrailleuses, découpé et agrémenté de la pièce en photodécoupe prévue dans le kit Verlinden. là il a fallu ajuster un peu car au départ c'est prévu pour un A-8.

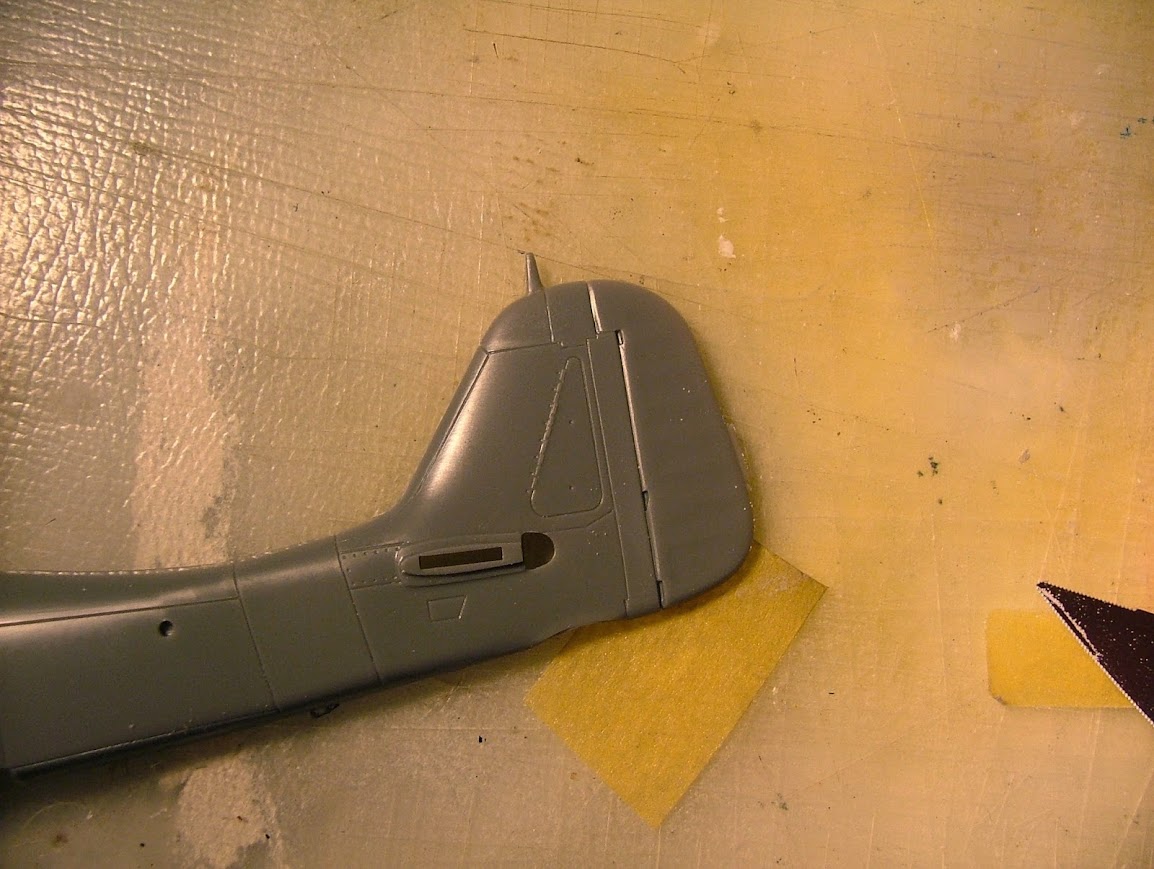

Et puis ouverture de quelques trappes sur le fuselage











Voilà pour la découpe c'est presque fini!
A plus

Quintilius
Membre Expert
Membre Expert

Messages : 2162
Date d'inscription : 21/05/2013
Age : 74
Localisation : Sud-Ouest
Humeur : Les hommes de l'age de la bière vivent dans les tavernes !

Re: [Tamiya] Focke Wulf FW 190D-9

Message par Quintilius le Ven 31 Oct 2014 - 17:10

Je ne ferai pas ce travail pour le plaisir de "casser" un avion, mais il faudra bien que je me décide un jour à tenter ce travail de découpe. cheers cheers cheers Beau boulot, y'a pas à dire !

polnagaillot
Membre d'Elite
Membre d'Elite

Messages : 6939
Date d'inscription : 16/11/2012
Age : 60
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Tamiya] Focke Wulf FW 190D-9

Message par polnagaillot le Ven 31 Oct 2014 - 18:12

Voici un montage que je prends en cours.....c'est le type de dio que j'aime bien.....et c'est toujours un challenge....bravo pour de début bien pensé de la chirurgie......


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !



garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Sam 1 Nov 2014 - 22:42

Merci

la suite, c'est encore des trucs à découper,

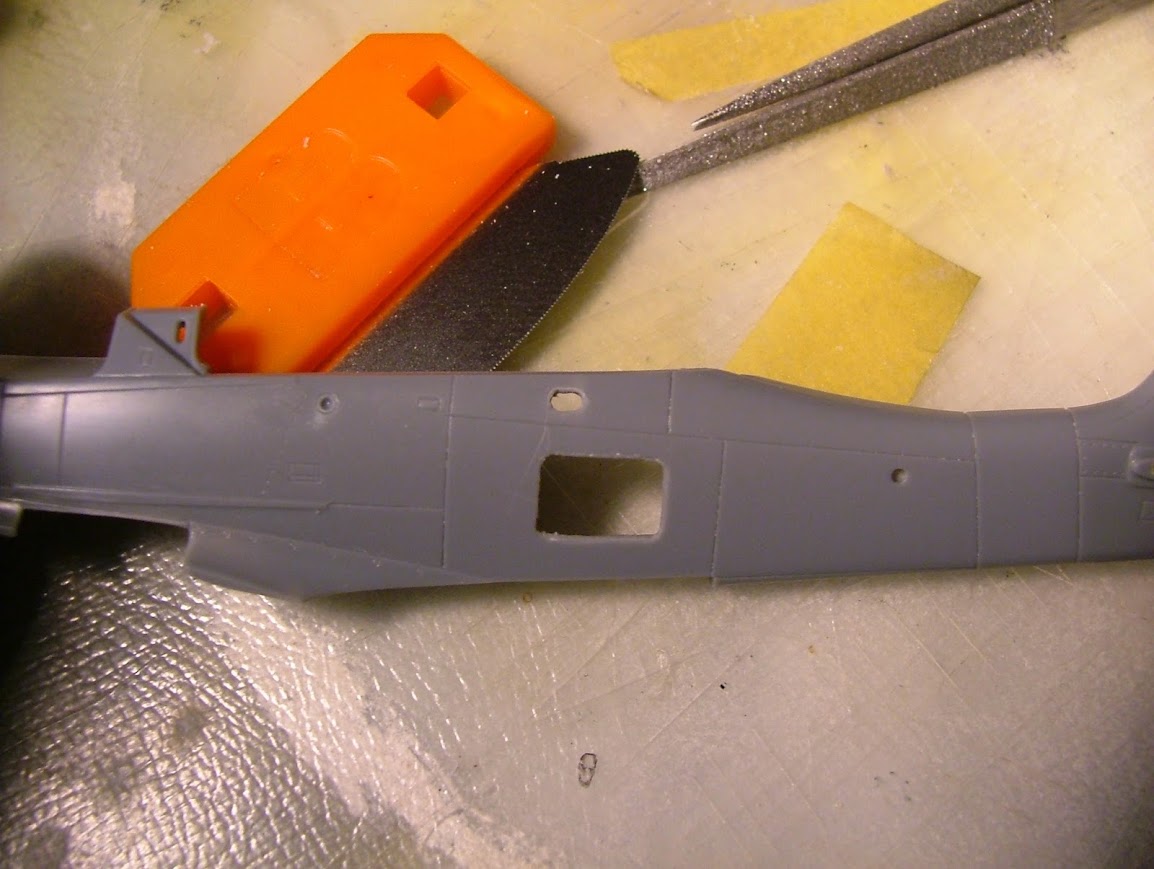

d'abord ça pour libérer l'accès au compartiment radio



voila


En dessous aussi il faut virer une partie de ça

hop

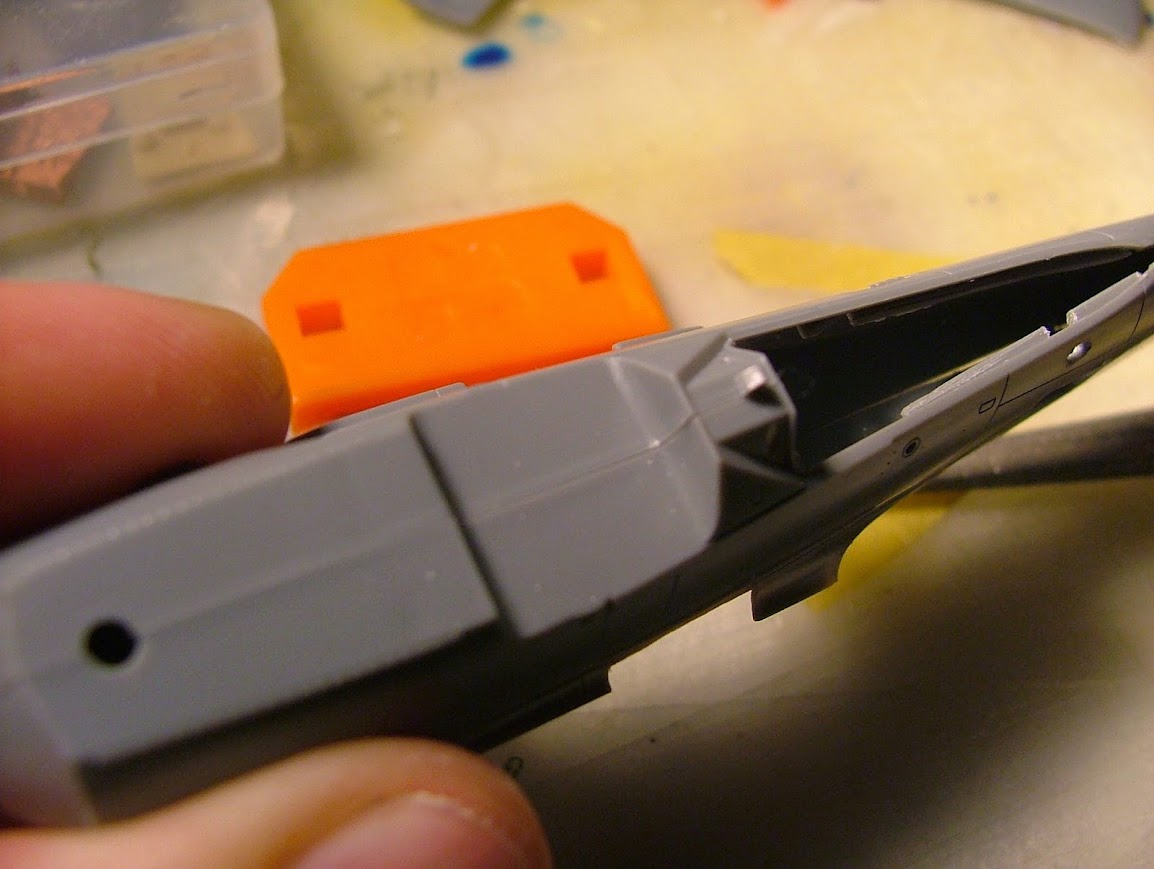

Et pour finir le compartiment des mitrailleuses



Une petite photo avec les armes du crime


Bon maintenant yapuka!
Aménagements et ajustements

A plus

250gto
Membre Expert
Membre Expert

Messages : 2785
Date d'inscription : 23/09/2013
Age : 47
Localisation : angouleme

Re: [Tamiya] Focke Wulf FW 190D-9

Message par 250gto le Sam 1 Nov 2014 - 23:00

a force d'en enlever , va plus rester grand chose lol!

sacre taf a venir , hate de voir la suite

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Mar 4 Nov 2014 - 14:00

Bonjour

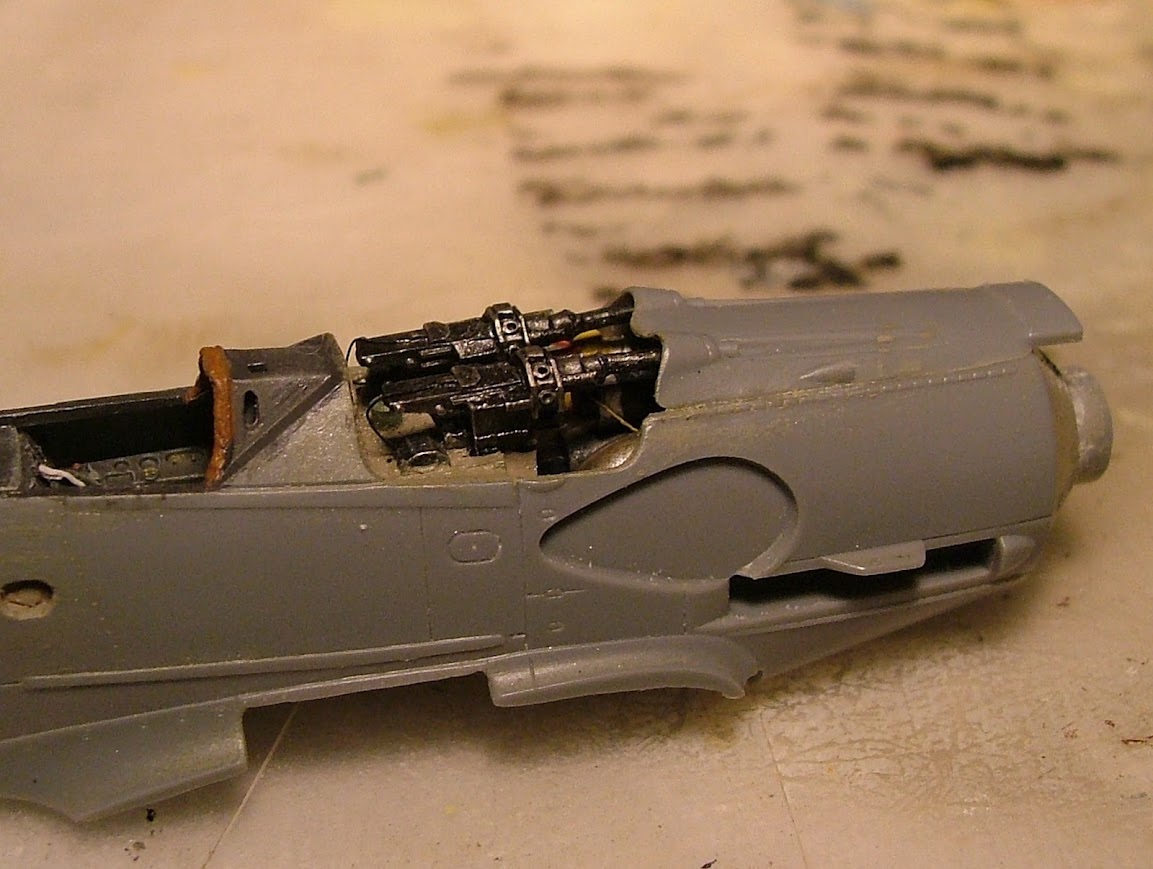

La suite des travaux avec le début d'aménagement du compartiment des mitrailleuses. Il faut un petit peu modifier les pièces prévues à la base pour la version A-8.

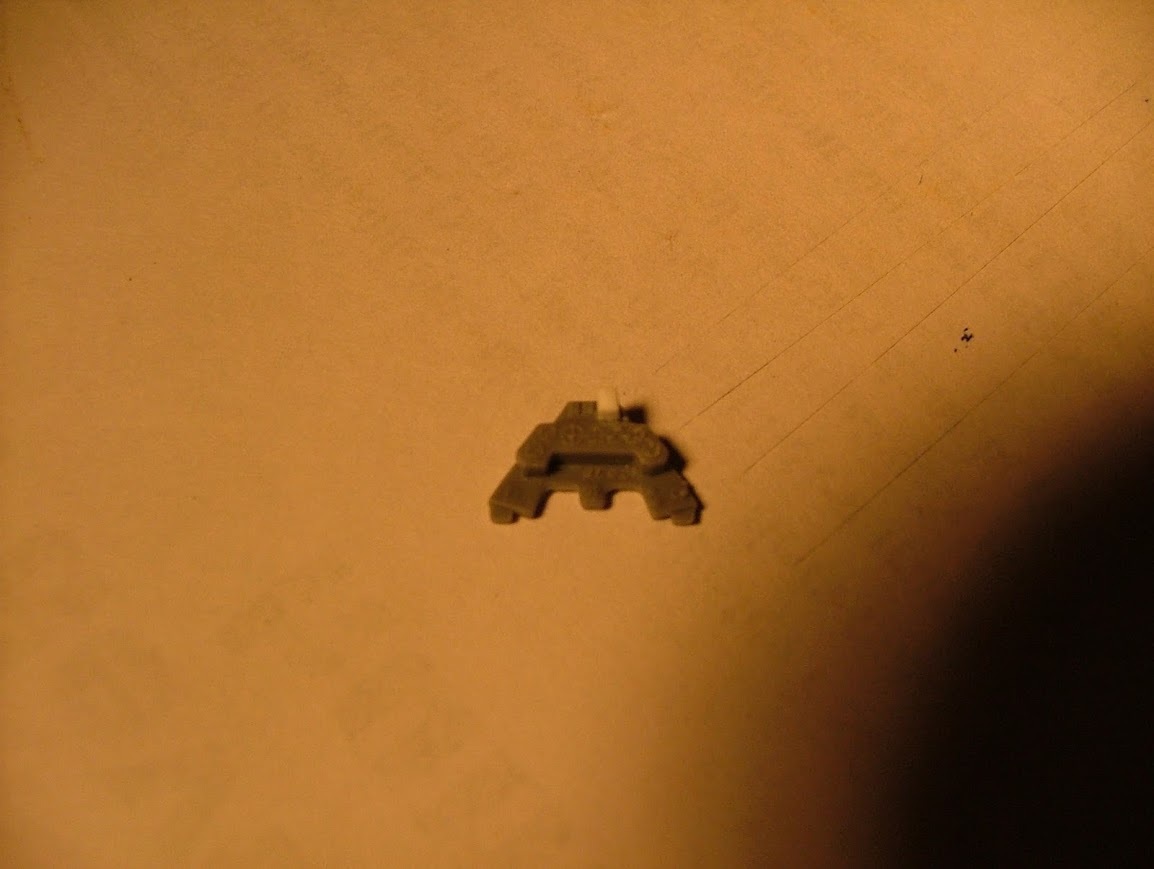

la pièce d'origine est quelque peu réduite



de même pour les mitrailleuses et leur support


maintenant il va falloir un peu de scratch pour la partie du moteur visible devant les mitrailleuses.

A plus

chticumulus
Membre d'Elite
Membre d'Elite

Messages : 6412
Date d'inscription : 05/05/2012
Age : 56
Localisation : Hauts-de-France / DOUAI
Humeur : Heureux d'être content

Re: [Tamiya] Focke Wulf FW 190D-9

Message par chticumulus le Mar 4 Nov 2014 - 18:35

Beau travail Very Happy

Bonne suite Wink


Pierre

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Sam 8 Nov 2014 - 17:11

Bonjour

Je fais un p'tit point d'étape avant la première mise en peinture.

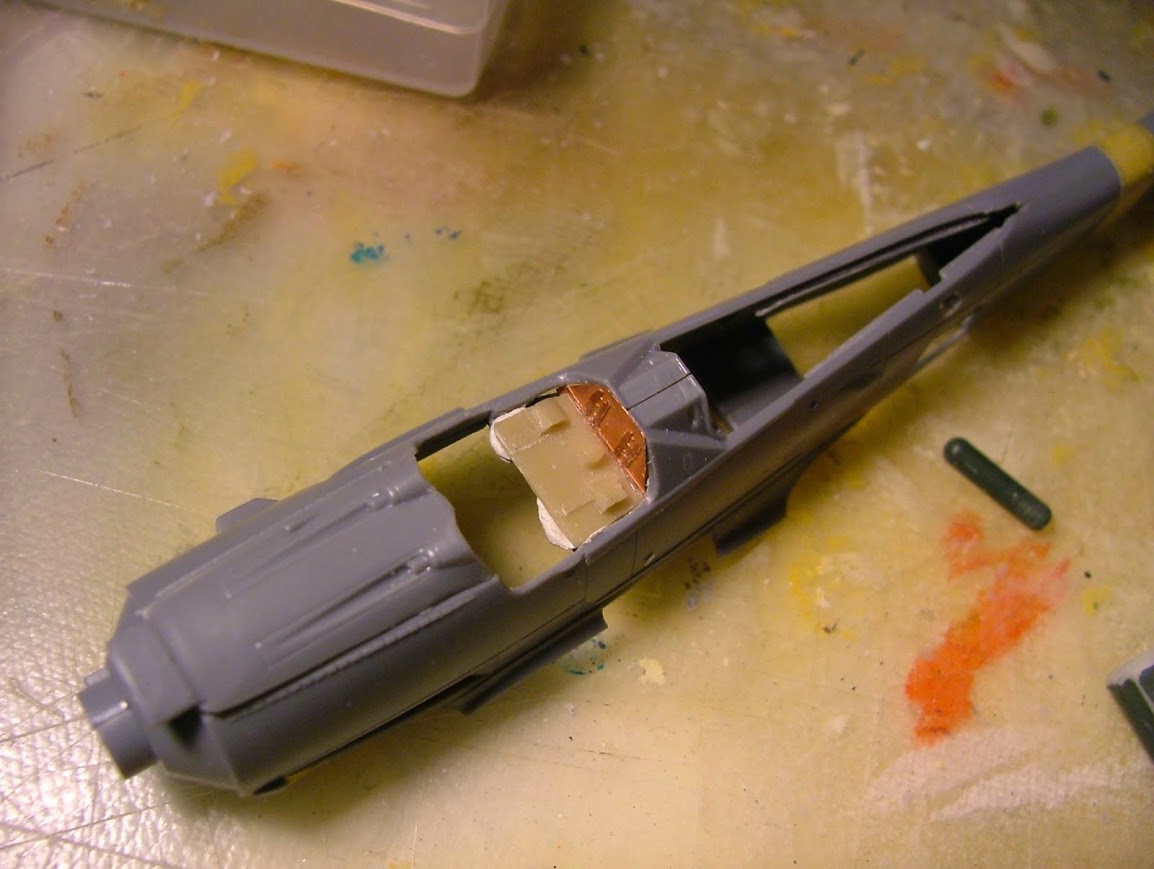

Les éléments du compartiment des mitrailleuses, casiers à munitions, arrière du moteur, un petit réservoir (huile ou liquide de refroidissement??) et le morceau de roue ça va être pour la partie visible du compresseur.


j'ai fait une petite ouverture au dessus du cockpit pour le viseur


et un petit morceau de CP collé sur le tableau de bord pour le faire


L'aménagement de l'arrière du fuselage




et les différents éléments prévus
le matériel radio


le réservoir de carburant pour la surpuissance, une bouteille d'oxygène et le compas


Le compartiment de la roulette de queue


La roulette dont la roue a disparue


les compartiments des canons sont collés


Les trappes du train principal ont été ajustées pour rentrer dans les logement, idem pour les morceaux de roues visibles


Maintenant je vais attaquer la peinture en commençant par le RLM02
A plus

polnagaillot
Membre d'Elite
Membre d'Elite

Messages : 6939
Date d'inscription : 16/11/2012
Age : 60
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Tamiya] Focke Wulf FW 190D-9

Message par polnagaillot le Sam 8 Nov 2014 - 17:18

Je vois que tu te prends au jeu du diorama......scénario.....représentation d'une photo d'époque....
Ce sont des beaux challenges........je suis certains que tu t'éclates bien.....à éclater ce 190 par terre.....
Attention, je n'ai pas dis de le jeter...ce serait trop dommage !!


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !



garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Sam 8 Nov 2014 - 22:00

Ouais j'ai plusieurs projets d'avions crashés ou épaves, c'est le premier...

mousse49
Membre Expert
Membre Expert

Messages : 2323
Date d'inscription : 14/03/2012
Age : 55
Localisation : Cherré dans le 49
Humeur : Selon saison

Re: [Tamiya] Focke Wulf FW 190D-9

Message par mousse49 le Dim 9 Nov 2014 - 19:09

Bonjour Ben,

Pas facile de représenter une épave, c'est un gros challenge que tu relève avec brio Wink

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Lun 10 Nov 2014 - 9:20

Merci Christian

pour le brio on verra bien au final mais c'est vrai que pour l'instant tout ce passe bien comme je veux

Sandman
Membre Expert
Membre Expert

Messages : 1569
Date d'inscription : 11/03/2013
Age : 26
Localisation : Espalion
Humeur : De bonne humeur, toujours :)

Re: [Tamiya] Focke Wulf FW 190D-9

Message par Sandman le Lun 10 Nov 2014 - 10:19

Bon courage, j'adore ton montage jusque la !

lucsimonsaive
Membre d'Elite
Membre d'Elite

Messages : 3254
Date d'inscription : 14/07/2014
Age : 52
Localisation : Saive Belgique
Humeur : Toujours d'attaque pour une maquette !

Re: [Tamiya] Focke Wulf FW 190D-9

Message par lucsimonsaive le Lun 10 Nov 2014 - 10:46

Très beau travail de scratch, tout en détail ! cheers

Va falloir t'armer de patience, mais j'ai hâte de voir le final!
C'est très bien parti pour une place sur le podium! Very Happy

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Jeu 13 Nov 2014 - 0:52

Merci, ça prend forme, bientôt les photos! la batterie de l'appareil photo m'a lâchement abandonné.

250gto
Membre Expert
Membre Expert

Messages : 2785
Date d'inscription : 23/09/2013
Age : 47
Localisation : angouleme

Re: [Tamiya] Focke Wulf FW 190D-9

Message par 250gto le Jeu 13 Nov 2014 - 8:00

du tres beau boulot ben..

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Jeu 13 Nov 2014 - 23:57

Bonjour

Ça prend forme et avec un peu de couleur ça commence à ressembler à quelque chose.

Le mécanisme de rétractation de la roulette


L'arrière du fuselage



Le cockpit, là tout est from the box étant donné que pour l'échelle, ce que propose Tamyia est tout à fait honnête et amplement suffisant. J'ai juste rajouté la manette des gaz, le harnais en papier avec boucles en PE et le viseur sur le tableau de bord. et le siège a été affiné.



Les canons de 20mm




voilà je vais pouvoir coller le fuselage et m'occuper de la trappe avant.
A plus

Quintilius
Membre Expert
Membre Expert

Messages : 2162
Date d'inscription : 21/05/2013
Age : 74
Localisation : Sud-Ouest
Humeur : Les hommes de l'age de la bière vivent dans les tavernes !

Re: [Tamiya] Focke Wulf FW 190D-9

Message par Quintilius le Ven 14 Nov 2014 - 9:49

Complètement fou !  Very Happy J'adore !!! cheers cheers cheers cheers cheers

patteke
Membre Expert
Membre Expert

Messages : 1658
Date d'inscription : 17/03/2012
Age : 65
Localisation : Bruxelles
Humeur : Septante-deux, c'est mieux !

Re: [Tamiya] Focke Wulf FW 190D-9

Message par patteke le Ven 14 Nov 2014 - 9:51

Superbe boulot ! Je suis avec grand intérêt.
Codialement

vincentm
Membre d'Elite
Membre d'Elite

Messages : 3845
Date d'inscription : 07/06/2012
Age : 53
Localisation : La Rochelle

Re: [Tamiya] Focke Wulf FW 190D-9

Message par vincentm le Ven 14 Nov 2014 - 12:31

Quel boulot de détaillage! Très bien fait, avec tous les accessoires et câblages, et très bien documenté. On s'aperçoit que le réservoir de MW50 (la grosse bonbonne jaune) prenait de la place dans le fuselage! Il faut dire que le D9 avait la possibilité d'utiliser le "boost" pendant près d'1/2h en vol, ce qui est énorme et explique la taille du réservoir. Avec le MW50 en marche, le moteur délivrait il me semble 2200ch et faisait du D9 un monstre de puissance. On comprend pourquoi les Alliés n'aimaient pas en rencontrer.

garcimor
Membre Confirmé
Membre Confirmé

Messages : 650
Date d'inscription : 14/05/2012
Age : 37
Localisation : Cancale, Ille et Vilaine

Re: [Tamiya] Focke Wulf FW 190D-9

Message par garcimor le Ven 14 Nov 2014 - 14:37

Merci les gars

Vincent d'après ma doc le réservoir de mélange MW50 faisait 115 litres
Pour la puissance, j'ai 1750ch au démarrage et 1900ch en utilisant la surpuissance.

Sandman
Membre Expert
Membre Expert

Messages : 1569
Date d'inscription : 11/03/2013
Age : 26
Localisation : Espalion
Humeur : De bonne humeur, toujours :)

Re: [Tamiya] Focke Wulf FW 190D-9

Message par Sandman le Sam 15 Nov 2014 - 10:58

Génial ! Magique ce montage.
Le genre qui devrait être dans une catégorie à part du forum : "projets fous et surdétaillage 1/72"
