Bonjour à tous

Un montage déjà très entamé... bientot fini en vérité; mais qui tombe pile poil dans le thème.

L'animal est un Piaggio Pegna Pc7, un hydravion conçu pour le trophée Schneider de 1929.
Radical par sa conception, il n'avait pas de flotteurs pour économiser de la trainée. Pour décoller il avait une hélice marine qui lui donnait assez de vitesse pour se dresser sur des foils. A ce moment le pilote pouvait embrayer l'hélice marine et décoller...
trop moderne, le concept était viable mais ne put etre mis au point à temps.

Il en reste un machine à la ligne incomparable, très élégante.



Pour ce qui nous concerne, la maquette, il existe bien une obscure résine introuvable à prix décent. La seule autre solution reste le scratch.

La machine me plait... suffisamment pour oser tenter l'aventure, alors je me lance..

Je pars d'un plan 3 vues, découpe et colle sur de la carte plastique pour obtenir le volume général du fuselage, puis ponçage pour la mise en forme.



Ca fait un joli mille feuilles. L'aile est réalisée de la même façon et son emplacement taillé dans le fuselage





Je n'ai pris aucune photo du cockpit! mais il se résume à sa plus simple expression: un siège, un manche à balai et un tableau avec 4 cadrans... De toutes façon on ne verra plus rien avec une ouverture minuscule
Ensuite les "excroissances" qui reviennent sur le fuselage:



L'empennage et dessous la partie marine





Quelques (beaucoup) reprises plus tard, je passe une couche d'appret pour traquer les défauts


Ca a déjà une gueule plus catholique!


Ensuite je m'attaque aux radiateurs d'aile: des bandes d'alu autocollant collées cote à cote avec un leger espace entre elles. le pourtour est délimité par de la bande cache puis je découpe le pourtour avec un réglet en suivant les limites





Il y a plus qu'à en faire 4 autres identiques...

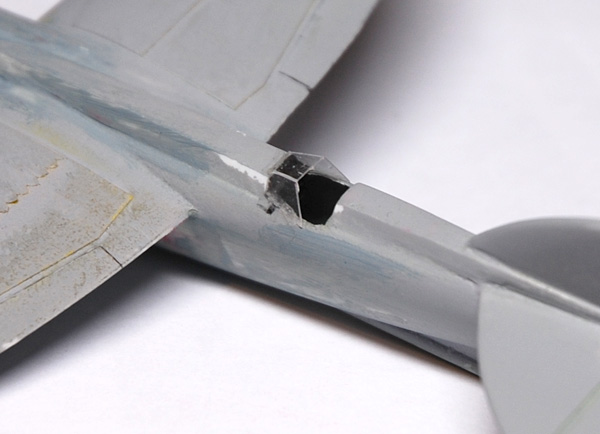

Le pare brise: un bout de plastique transaparent découpé et plié





Les foils et les radiateurs avant



Bébé tient sur ses pattes


Occupons nous des hélices
L'hélice marine d'abord: Une pointe de roquette, des pales découpée à l'emporte pièce, trois points de colle, une couche de peinture


Pour l'hélice aérienne j'ai eu plus de mal. Du mal à estimer la forme des pales d'abord. J'ai du mal à me représenter leur forme selon les plans 3 vues
ensuite à les tailler dans la masse correstement!... Je me suis cassé la tête un moment jusqu'à piocher une hélice qui correspondait dasn la boite à rabiots.


yaka tailler poncer ajuster jurer... et wouala!!!

Le cone est aussi un bout de missile cannibalisé dans la boite à rabiots puis retravaillé.

Pendant ce temps le Piaggio reçoit sa tenue de sortie. Ma que porque le rouge ça fait les maquinas plous rapides... Regarde il sinior Fangio




Première peinture à l'aérographe... tout uni, facile pour se mettre en jambes Wink

Il faut aussi présenter cette machine avec tous les honneurs qui lui sont dûs. Il n'existe pas de photo de l'engin sur chariot.
On le voit dans l'eau, mouillé jusqu'aux ailes... on ne voit plus rien de l'engin
En mouvement sur le point de décoller... Je ne sais pas faire et suis rarement fan du résultat
On le voit posé sur des tréteaux... trop instable pour une maquette
Autre photo connue, suspendu à une grue... Si en plus il faut scratcher toute la grue... Rolling Eyes

Conclusion j'invente! Je bricole un chariot qui paraisse réaliste et qui puisse présenter l'avion tout en restant stable.

Evergreen est mon ami


Un coup de peinture plus tard




Et on arrive presque au point d'avancée actuelle. Peint, vernis brillant en attente des décalques.





En vérité depuis cette photo il a reçu les décals, le drapeau de dérive est peint et attend son vernis final... et la fin de ce montage.
Si tout va bien ça sera fini ce week end.

Adrien Wink


Dernière édition par moi le Sam 16 Fév 2013 - 21:56, édité 1 fois
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par CamelRichie le Jeu 14 Fév 2013 - 13:53

Ahhhhhh Nom de D**u !!!!!!!!

! ! ! F A B U L E U X ! ! !

Superbe sujet et superbe traitement. il faut le voir pour réaliser que c'est possible.

Waaaaaoooooooooow, je suis sur le Q
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par CamelRichie le Jeu 14 Fév 2013 - 13:55

Ahhhhhh Nom de D**u !!!!!!!!

! ! ! F A B U L E U X ! ! !

Superbe sujet et superbe traitement. il faut le voir pour réaliser que c'est possible.

Waaaaaoooooooooow, je suis sur le Q
avatar
fourneau
Membre d'Elite
Membre d'Elite

Messages : 5827
Date d'inscription : 14/03/2012
Age : 56
Localisation : courchelettes (douai)
Humeur : bonne ..................................pour l'instant

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par fourneau le Jeu 14 Fév 2013 - 14:12

I love youI love youI love youI love youI love youI love youI love youI love youdrunken



Pierre

Invité
Invité

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par Invité le Jeu 14 Fév 2013 - 14:56

CamelRichie a écrit:Ahhhhhh Nom de D**u !!!!!!!!

! ! ! F A B U L E U X ! ! !

Superbe sujet et superbe traitement. il faut le voir pour réaliser que c'est possible.

Waaaaaoooooooooow, je suis sur le Q

Tout pareil que Richie Shocked ! Il est extrêmement racé cet avion, comme le Bugatti 100 P I love you !
Pour info, si les italiens peignaient leurs avions en rouge, c'était pour faire comme leurs voitures de courses.
Denis
avatar
unguibusetrostro
Membre d'Elite
Membre d'Elite

Messages : 3835
Date d'inscription : 18/01/2013
Age : 71
Localisation : par défaut
Humeur : conjugue hédonisme et maquette

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par unguibusetrostro le Jeu 14 Fév 2013 - 15:09

ça en jette, l'original fallait y penser! et se dépenser pour sa réalisation en scratch.

Chapeau Shocked

A+

Paco study
avatar
polnagaillot
Membre d'Elite
Membre d'Elite

Messages : 7401
Date d'inscription : 16/11/2012
Age : 61
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par polnagaillot le Jeu 14 Fév 2013 - 18:49

..lorsque je regarde ton oeuvre...j'ai l'impression d'être sur une autre planète.....c'est hallucinant d'arriver à un tel résultat.....HALLUCINANT !
une vraie pièce d'exception !1000 bravos !


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !


avatar
Laurent A.
Modérateur
Modérateur

Messages : 4599
Date d'inscription : 15/03/2012
Age : 46
Localisation : Liège - Belgique

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par Laurent A. le Jeu 14 Fév 2013 - 19:04

Euh ...... Shocked c'est tout ce qui me vient à l'esprit ....

L.

PS : je me suis permis d'adapter le titre de ton post


_________________

===========================================================================================================================

[Vous devez être inscrit et connecté pour voir ce lien]
(les avions de la Belgian Air Force après 1945, au 1/72

Visitez [Vous devez être inscrit et connecté pour voir ce lien]
=======================================================================================================================
=


avatar
moi
Membre Expert
Membre Expert

Messages : 2551
Date d'inscription : 20/03/2012
Age : 40
Localisation : Besançon

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par moi le Sam 16 Fév 2013 - 21:55

Et le voilà fini...





Deux photos seulement parce que je ne pouvais attendre de le montrer, mais j'en ferai des plus belles demain à la lumière du jour...

Invité
Invité

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par Invité le Sam 16 Fév 2013 - 22:02

Superbe Like a Star @ heaven Like a Star @ heaven Like a Star @ heaven Like a Star @ heaven Like a Star @ heaven ! on dirait un avion du dessin animé "Porco Rosso". des personnages à côté de l'avion, un mécano et un ingénieur par exemple, seraient un petit plus pour le diorama Wink !
Denis
P.S: Il fait aussi penser au Stratonef H22 des aventures de Jo, Zette et Jocko


Dernière édition par Chante et Combat le Sam 16 Fév 2013 - 22:06, édité 1 fois (Raison : Réminiscence)
avatar
sletch
Membre d'Elite
Membre d'Elite

Messages : 4712
Date d'inscription : 12/05/2012
Age : 51
Localisation : Près de Mantes la Jolie (78, France)

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par sletch le Sam 16 Fév 2013 - 22:54

Salut,

ARF ! Je n'avais pas suivi les dernières avancées Embarassed

Chapeau pour le support : c'est très réaliste Smile

Mille bravos pour le rendu finale : c'est grandiose Very Happy

afro / Frédéric

@Chante et Combat : pas faux ça Wink
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par CamelRichie le Dim 17 Fév 2013 - 7:28

Adrien, Adrien, Adrien ...

Mais quelle epoque fabuleuse que la coupe Schneider ... Tous ces appareils ont été plus beaux les uns que les autres ...

Au delà ce cette pièece d'anthologie, je suis scié par le chariot Evergreen ... Avant, et bien sur, après peinture. Superbe.

Ce serait vraiment fabuleux d'en faire un jour un montage à thème, histoire de reconstituer une ligne de départ ...

Merci de ranimer tant d'émotions ...

J'en ai quelques uns en stock ... tu as réveillé le démon tentateur ...


Dernière édition par CamelRichie le Dim 17 Fév 2013 - 10:08, édité 1 fois
avatar
loulougps
Membre Confirmé
Membre Confirmé

Messages : 529
Date d'inscription : 19/11/2012
Age : 61
Localisation : Philippeville, Belgique
Humeur : ça se mange?

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par loulougps le Dim 17 Fév 2013 - 8:50

super, scotché... affraid
avatar
fourneau
Membre d'Elite
Membre d'Elite

Messages : 5827
Date d'inscription : 14/03/2012
Age : 56
Localisation : courchelettes (douai)
Humeur : bonne ..................................pour l'instant

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par fourneau le Dim 17 Fév 2013 - 11:10

MAGNIFIQUE!!!!!!!!!!!!!!!!! I love you I love you drunken

j'adore , tu pourrrai aussi mettre ton supermarine en ligne , tu as fait le pavla su je me souviens bien

Pierre
avatar
pikku susi
Membre Confirmé
Membre Confirmé

Messages : 729
Date d'inscription : 18/05/2012
Age : 54
Localisation : Anderlecht (Belgique)
Humeur : Bonne quand il y a du vent

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par pikku susi le Dim 17 Fév 2013 - 12:23

IMMENSEMMENT GRANDIOSE !!!!!!!!!!!!!!

Que dire de plus que les autres.

Super bravoooooooooooooooooo....

Pikku Susi
avatar
bear29
Membre d'Elite
Membre d'Elite

Messages : 3475
Date d'inscription : 01/01/2013
Age : 63
Localisation : Haguenau
Humeur : Bonne :)

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par bear29 le Dim 17 Fév 2013 - 22:58

Superbe avion Superbement réalisé cheers
avatar
moi
Membre Expert
Membre Expert

Messages : 2551
Date d'inscription : 20/03/2012
Age : 40
Localisation : Besançon

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par moi le Lun 18 Fév 2013 - 14:38

Embarassed C'est bon pour le moral tant de compliments... Et cerise sur le gateau, ma copine le trouve mignon...suprême victoire :-D

Allez une brouette de photos pour cloturer l'affaire. Il y a plus qu'à le mettre bien en évidence sur l'étagère et à passer à autre chose.





















Et photo de famille: 3 machines du trophées Schneider; 3 années 1923, 1929 et 1931.



Adrien
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par CamelRichie le Lun 18 Fév 2013 - 15:33

moi a écrit: Embarassed C'est bon pour le moral tant de compliments... Et cerise sur le gateau, ma copine le trouve mignon...suprême victoire :-D

Et photo de famille: 3 machines du trophées Schneider; 3 années 1923, 1929 et 1931.



Adrien

Salut Adrien, et, encore une fois, Chapeau Bas ...

Premièrement pour le choix de Madame, qui semble avoir bon goùt
Deuxiémement, pour ce monument de l'histoire des avions de courses
Troisèmement, pour cette dernière photo d'ensemble qui illustre si bien les progrès incroyables engendrés par ce type de course.

Je ré-itaire ma proposition précédente : Pourquoi ne pas lancer un prochain montage à thème sur les avions/engins de compétition ? Cela nous changera des teintes RLM et olive Drap
avatar
moi
Membre Expert
Membre Expert

Messages : 2551
Date d'inscription : 20/03/2012
Age : 40
Localisation : Besançon

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par moi le Lun 18 Fév 2013 - 17:52

Alors là Richard j'applaudis des deux mains!
Des avions de course de toutes les époques il y en a plein, et des magnifiques.
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par CamelRichie le Lun 18 Fév 2013 - 17:56

moi a écrit:Alors là Richard j'applaudis des deux mains!
Des avions de course de toutes les époques il y en a plein, et des magnifiques.

OK, on incluera cela dans les propositions apres le Lancaster.
avatar
polnagaillot
Membre d'Elite
Membre d'Elite

Messages : 7401
Date d'inscription : 16/11/2012
Age : 61
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par polnagaillot le Lun 18 Fév 2013 - 19:24

Adrien, les amis ont tout dit.....il n'y a plus rien à ajouter, seulement que tu fais une superbe recrue pour le forum.
bravo, tu es un artiste...et les avions de la coupe schneider (là, je rejoins complètement l'ami Richard)...sont tous de sublimes machines.
Le problème,...... c'est que tu en fais de sublimes maquettes...1000 bravos


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !


avatar
pikku susi
Membre Confirmé
Membre Confirmé

Messages : 729
Date d'inscription : 18/05/2012
Age : 54
Localisation : Anderlecht (Belgique)
Humeur : Bonne quand il y a du vent

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par pikku susi le Lun 18 Fév 2013 - 20:40

Encore une fois 1000....0000 de bravos !

D'accord avec les autres, ce serait génial un montage d'avions de compét !

Pikku Susi
avatar
moi
Membre Expert
Membre Expert

Messages : 2551
Date d'inscription : 20/03/2012
Age : 40
Localisation : Besançon

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par moi le Lun 18 Fév 2013 - 21:15

Merci pour vos commentaires et compliments Very Happy
avatar
minsss
Membre Expert
Membre Expert

Messages : 2290
Date d'inscription : 19/03/2012
Age : 46
Localisation : lorraine Nancy
Humeur : suivant la météo:)

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par minsss le Mar 19 Fév 2013 - 22:38

bon !!! quoi rajouté de plus , tout à été dit précédemment...

en tout cas elles sont très sympa tes réa...



avatar
Kanaelle
Administrateur
Administrateur

Messages : 5869
Date d'inscription : 09/03/2012
Age : 52
Localisation : Alsace, Vallée de la Bruche

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par Kanaelle le Dim 17 Mar 2013 - 20:26

Il est bien beau aussi celui là, bravo !! cheers

A+
Marc


_________________
Tant qu'il y aura des Matchbox et du 1/72, je serais là !!  Very Happy

Ma vitrine : [Vous devez être inscrit et connecté pour voir ce lien]
En cours pour quelques années : [Vous devez être inscrit et connecté pour voir ce lien]

Les modèles de K

Contenu sponsorisé

Re: [Hydro 2013] [scratch] Piaggio-Pegna Pc7...

Message par Contenu sponsorisé


    La date/heure actuelle est Mer 20 Sep 2017 - 9:18
