[Scratch] USS America (par Yves48)

Partagez
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Scratch] USS America (par Yves48)

Message par CamelRichie le Mer 27 Fév 2013 - 6:50

! ! ! A H U R I S S A N T ! ! !
avatar
loulougps
Membre Confirmé
Membre Confirmé

Messages : 529
Date d'inscription : 19/11/2012
Age : 62
Localisation : Philippeville, Belgique
Humeur : ça se mange?

Re: [Scratch] USS America (par Yves48)

Message par loulougps le Mer 27 Fév 2013 - 9:19

thierrytigerfan a écrit:pour les eclairages de pistes et du miroir d'appontage il faut que je te fasse une image d'un flight simulator je crois que çà illustrera bien la disposition quand aux feux de positions sur les mats je pense qu'il doivent etre les mêmes en aviation qu'en naval c'est à verifier bien sur
pourquoi ne pas aller sur un forum de naviguants pour posé la question ?

Résultat super!

Je confirme naval & aviation même combat, rouge à gauche, vert à droite!
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Scratch] USS America (par Yves48)

Message par CamelRichie le Mer 27 Fév 2013 - 10:21

loulougps a écrit:
Je confirme naval & aviation même combat, rouge à gauche, vert à droite!

... et blanc dans les superstructures ...

Le moyen mnémotechnique francophone destiné aux bouées de navigation :

Bas si Rouge et Tricot Vert ... Ce qui se traduit par :

BAbord + forme CYlindrique + couleur Rouge
TRIbord + forme COnique + couleur Verte

Mille Sabords !!!
avatar
Kanaelle
Administratrice
Administratrice

Messages : 6040
Date d'inscription : 09/03/2012
Age : 52
Localisation : Alsace, Vallée de la Bruche

Re: [Scratch] USS America (par Yves48)

Message par Kanaelle le Jeu 28 Fév 2013 - 17:57

Je suis avec intérêt !!

Vous avez vachement bien avancé, chapeau ! cheers

A+
Marc


_________________
Tant qu'il y aura des Matchbox et du 1/72, je serais là !!  Very Happy

Ma vitrine :
[Vous devez être inscrit et connecté pour voir ce lien]
En cours :
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
En cours pour quelques années :
[Vous devez être inscrit et connecté pour voir ce lien]


[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Jeu 28 Fév 2013 - 21:31

thierrytigerfan a écrit:pour les eclairages de pistes et du miroir d'appontage il faut que je te fasse une image d'un flight simulator je crois que çà illustrera bien la disposition quand aux feux de positions sur les mats je pense qu'il doivent etre les mêmes en aviation qu'en naval c'est à verifier bien sur
pourquoi ne pas aller sur un forum de naviguants pour posé la question ?

Super bonnes idées, bien merci.
Sur les plans il y a quelques fois mentionnées les balises mais pas la couleur ni toutes les positions.
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Jeu 28 Fév 2013 - 21:36

Merci de vos compliments et de vos aides.
Pour la vitesse c’est surtout Marc c'est un bosseur qui passe presque toutes ses journées exclusivement dans son atelier sur le PA. On se complète il aime la 'grosse' menuiserie bien solide et ne voit pas comment faire les petites. ;-) Et moi c'est l'inverse j'étais effrayé par la taille du PA et maintenant qu'il est fait en gros je peux voir les détails à faire. Mais ça ira plus lentement maintenant. Recherche de détails durs à dénicher et trouver comment les faire en réduction.
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Balises et feux de position

Message par yves48 le Jeu 28 Fév 2013 - 21:44

Toujours pour les feux de position merci pour les couleurs mais si vous avez aussi des détails pour les emplacements où ils viennent.
A l'avant sur les 2 rectangles qui pendent sous le pont y a t-il des feux ?
Et à l'arrière ?
Malheureusement il est dur de trouver des photos de nuit. A part d'un avion sur le pont. L'éclairage de piste semble être jaune la nuit.
Les vues de l'extérieur la nuit sont surtout en vidéo et là les feux deviennent une grosse tache qui aveugle le PA derrière.
Si vous avez des infos ou des extraits de simulateurs qui les indiquent je serais preneur car il va falloir commencer aussi à prévoir le câblage. ;-)
Merci d'avance.

Bon WE à tous.
avatar
vincentm
Membre d'Elite
Membre d'Elite

Messages : 3920
Date d'inscription : 07/06/2012
Age : 54
Localisation : La Rochelle

Re: [Scratch] USS America (par Yves48)

Message par vincentm le Ven 1 Mar 2013 - 2:45

la porte de l'atelier est elle assez large ...pour l'instant où tu voudras le sortir !
Bah, quand on fait un tel projet, on est pas à un mur près, s'il le faut... lol!
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Ven 1 Mar 2013 - 6:15

vincentm a écrit:
la porte de l'atelier est elle assez large ...pour l'instant où tu voudras le sortir !
Bah, quand on fait un tel projet, on est pas à un mur près, s'il le faut... lol!

On a pu même le sortir à plat ;-) le pont qui est le plus large et ne fait 'que' 1m de large. ;-)
Heureusement il se démonte encore en 5 parties. :-) 2 coques, 2 ponts et la baignoire latérale.
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Ven 1 Mar 2013 - 6:17

Pour les feux voici voici un lien vers quelques explications mais si vous en connaissez d'autres Laughing
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Ven 1 Mar 2013 - 6:19

Un autre lien pour les feux mais un peu vieux : 1945 ;-)
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Ven 8 Mar 2013 - 12:15

Il y a un site musée de l'America avec son histoire mais aussi des galeries de photos pour ceux que cela intéresse.

[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Mar 12 Mar 2013 - 21:58

Pas grand chose de spectaculaire vu la neige pas moyen de sortir le PA pour le poncer.
Donc concentration sur l'ilot et les feux d'aide à atterrissage.
Voici l'îlot refait.
Un conseil n’utilisez pas du balsa, très facile à découper mais il garde un aspect 'bois' la peinture ne camoufle pas les nervures et au ponçage le balsa se fend ou même se casse au ponçage.

Voici l'îlot avec la base du mât insérée. Le mât est fait avec une canne à pêche de récupération. ;-)









Et les lampes du miroir. Les recherches ont donnés plusieurs modèles très différents avec des lampes de couleurs différentes. On s'est arrêté sur un modèle 'facile' (enfin tout est relatif) ;-) 4 jours de travail tout de même. ;-)



Et allumé pour essayer bien que jamais toutes les lampes ne sont allumées en même temps.



Et début de la réalisation des feux de piste de la rampe de proue

avatar
Kanaelle
Administratrice
Administratrice

Messages : 6040
Date d'inscription : 09/03/2012
Age : 52
Localisation : Alsace, Vallée de la Bruche

Re: [Scratch] USS America (par Yves48)

Message par Kanaelle le Mar 12 Mar 2013 - 22:47

C'est bourré d'astuces interessantes par chez vous !! Wink

Chouette travail, Bravo ! cheers

A+
Marc


_________________
Tant qu'il y aura des Matchbox et du 1/72, je serais là !!  Very Happy

Ma vitrine :
[Vous devez être inscrit et connecté pour voir ce lien]
En cours :
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
En cours pour quelques années :
[Vous devez être inscrit et connecté pour voir ce lien]


[Vous devez être inscrit et connecté pour voir ce lien]
avatar
thierrytigerfan
Membre Confirmé
Membre Confirmé

Messages : 891
Date d'inscription : 15/03/2012
Age : 58
Localisation : Bruxelles

Re: [Scratch] USS America (par Yves48)

Message par thierrytigerfan le Mer 13 Mar 2013 - 13:47

oulala cà devient du costaud bien joue Yve
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Scratch] USS America (par Yves48)

Message par CamelRichie le Mer 13 Mar 2013 - 16:37

yves48 a écrit:Un conseil n’utilisez pas du balsa, très facile à découper mais il garde un aspect 'bois' la peinture ne camoufle pas les nervures et au ponçage le balsa se fend ou même se casse au ponçage.

Je suppose qu'une couche de Bouche-pores devrait aider. Ton copain menuisier devrait pouvoir confirmer/infirmer
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Mer 13 Mar 2013 - 20:37

CamelRichie a écrit:
yves48 a écrit:Un conseil n’utilisez pas du balsa, très facile à découper mais il garde un aspect 'bois' la peinture ne camoufle pas les nervures et au ponçage le balsa se fend ou même se casse au ponçage.

Je suppose qu'une couche de Bouche-pores devrait aider. Ton copain menuisier devrait pouvoir confirmer/infirmer

Oui merci Richard l'idée est excellente mais vaut mieux traiter ainsi le balsa avant de le découper et de le mettre en place. Une fois en place il se déforme et casse si on appuie trop fort. Le point faible est le sens des fibres.
Pour le manipuler mieux vaut qu'il ne soit pas encore fixé en place.
Pour certaines pièces je me demande ce que donnerait le métal de cannettes découpé.
Pour 'réparer' les plaques de balsa cassée je vais essayer de découper du plastique de barquettes et voir ce que ça va donner.
Pour les phares d'éclairage du pont j'ai pris des leds 'flat' et je vais voir ce que donnera des bouts de pailles peints et glissés autour de la led. A creuser.
Je vous tiens au courant.
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Mer 13 Mar 2013 - 20:40

Djenoul a écrit:C'est bourré d'astuces interessantes par chez vous !! Wink

Chouette travail, Bravo ! cheers

A+
Marc

Bien merci Marc. On se débrouille et on cherche pas mal des astuces. ;-)
Si ça peut aider aussi pour vos idées n'hésitez à demander des détails.
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Scratch] USS America (par Yves48)

Message par CamelRichie le Mer 13 Mar 2013 - 20:46

[quote="yves48"]
CamelRichie a écrit:
yves48 a écrit:Un conseil n’utilisez pas du balsa, très facile à découper mais il garde un aspect 'bois' la peinture ne camoufle pas les nervures et au ponçage le balsa se fend ou même se casse au ponçage.

Je suppose qu'une couche de Bouche-pores devrait aider. Ton copain menuisier devrait pouvoir confirmer/infirmer

En aeromodelisme, on utilise encore assez facilement de l'Epoxy de carrossier. Cela se présente comme une pâte qui s'étend très facilement et se racle avec une palette flexible du genre carte bancaire. Cela durcit assez rapidement et offre toute la rigidité souhaitée pour un poids minimal.

Adresse d'un champion dans le domaine qui peut te fournir les produits et te guider : [Vous devez être inscrit et connecté pour voir ce lien]
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Mar 19 Mar 2013 - 20:31

Bien merci du tuyau Richard je vais tenter le coup.
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Mar 19 Mar 2013 - 20:42

Voici la rampe de feux arrière câblée avec le module de chenillard pour faire s'allumer les lampes à la suite l'une de l'autre. Les leds sont des leds à tête plate.





Voici le module chenillard acheté sur Internet chez Gotronic en France livraison ultra rapide et excellente organisation paiement par Paypal.

avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Mar 19 Mar 2013 - 21:10

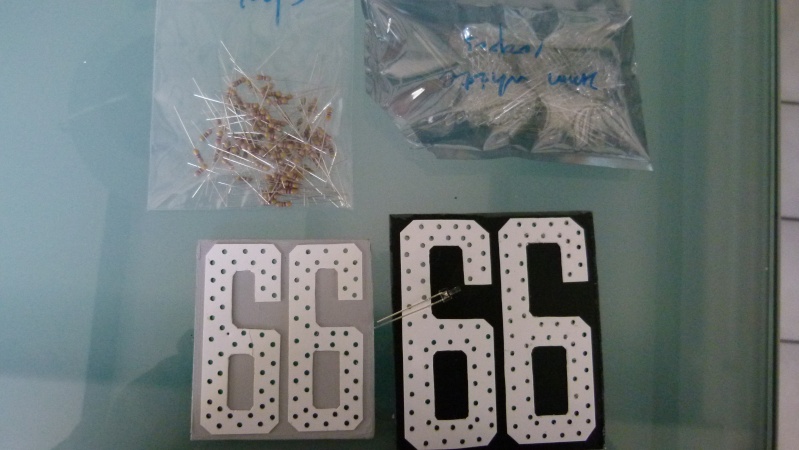

Maintenant passons aux chiffres 66 à équiper de leds. Les leds sont des leds de 2mm. Pour le 66 du côté pont, le plus grand, il y a plus de 100 leds et à peine moins pour le second en tout plus de 200 leds et résistances à souder et câbler. ;-) Oui ke sais ma femme me l'a déjà dit. ;-)
Dans les parois de l'ilot j'ai prévu 2 panneaux de la taille des chiffres pour pouvoir les démonter en cas de panne des leds. Sur ces panneaux les chiffres 66 sont découpés dans du plasticard blanc et collés. Ensuite recouverts de papier collant invisible pour forer les + de 200 trous de 2mm en évitant les éclats et que le plasticard ne se fende (ce qu'il a tout de même fait). ;-)





Un des 2 6 avec les leds et résistances. Ca en fait des tiges pour mes vieux yeux à distinguer. ;-)



Le premier 6 raccordé (une journée) et qui fonctionne :-) passons au 2e.

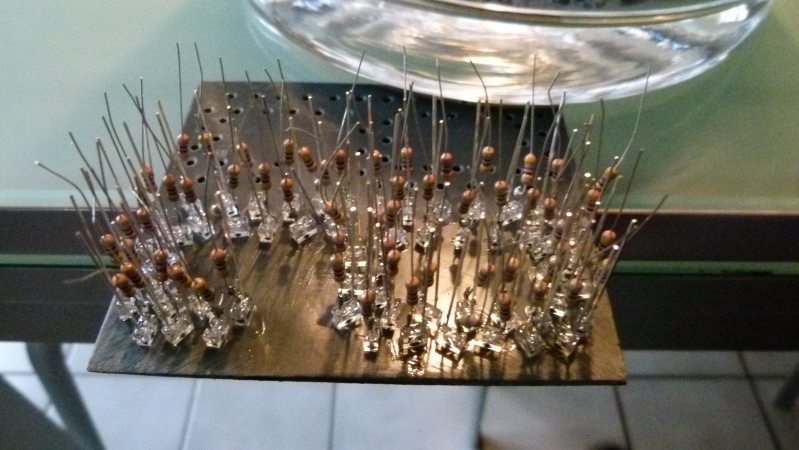

Ce que ça donne côté face avec 100 diodes il en manque encore 18 à souder les résistances de la prochaine série de 100 pour faire le 2e 66.

avatar
minsss
Membre Expert
Membre Expert

Messages : 2333
Date d'inscription : 19/03/2012
Age : 46
Localisation : lorraine Nancy
Humeur : suivant la météo:)

Re: [Scratch] USS America (par Yves48)

Message par minsss le Mar 19 Mar 2013 - 22:49

Shocked ça me rappelle le bahut lorsque je m’amusai à faire ça aussi ...
faut pas en rater une sinon c'est la kata affraid

vivement ton prochain post cheers magnifique projet tout de même...!
avatar
polnagaillot
Administrateur
Administrateur

Messages : 7831
Date d'inscription : 16/11/2012
Age : 61
Localisation : Très grand Est......celui qui va à Moscou
Humeur : souvent de bonne !

Re: [Scratch] USS America (par Yves48)

Message par polnagaillot le Mer 20 Mar 2013 - 8:47

encore un truc de fous par ici......


_________________
Plastiquement vôtre

Francis

Quand je maquette, je vois rouge........une étoile rouge !


[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
avatar
CamelRichie
Membre d'Elite
Membre d'Elite

Messages : 3099
Date d'inscription : 04/10/2012
Age : 60
Localisation : Belgique, Brabant Wallon
Humeur : My life is a Dream

Re: [Scratch] USS America (par Yves48)

Message par CamelRichie le Jeu 21 Mar 2013 - 14:51

* * * A D M I R A B L E * * *

Je pense que tes voisins se lèveront la nuit pour venir admirer tout cela en pleine lumière.

Waaaaooooowwwwww Tu places la barre trèèèèèèèèès haut
avatar
loulougps
Membre Confirmé
Membre Confirmé

Messages : 529
Date d'inscription : 19/11/2012
Age : 62
Localisation : Philippeville, Belgique
Humeur : ça se mange?

Re: [Scratch] USS America (par Yves48)

Message par loulougps le Jeu 21 Mar 2013 - 15:53

+100! cheers Voilà un post qui aura bien animé mes soirées d'hiver... D'après mon épouse, j'aurais marmonné "Charles de Gaulle" plusieurs nuits d'affilée... drunken
avatar
thierrytigerfan
Membre Confirmé
Membre Confirmé

Messages : 891
Date d'inscription : 15/03/2012
Age : 58
Localisation : Bruxelles

Re: [Scratch] USS America (par Yves48)

Message par thierrytigerfan le Ven 22 Mar 2013 - 1:12

bravo yves
avatar
fouga53
Membre Expert
Membre Expert

Messages : 2325
Date d'inscription : 17/03/2012
Age : 64
Localisation : Saint Arnac 66
Humeur : toujours bonne sauf si on me chatouille les ailerons

Re: [Scratch] USS America (par Yves48)

Message par fouga53 le Ven 22 Mar 2013 - 7:33

Superbe boulot . Faut que je trouve ces petites leds en bleu pour faire des balises de piste ... et que je me remette à la soudure Wink
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Ven 22 Mar 2013 - 8:19

minsss a écrit: Shocked ça me rappelle le bahut lorsque je m’amusai à faire ça aussi ...
faut pas en rater une sinon c'est la kata affraid

vivement ton prochain post cheers magnifique projet tout de même...!

Super le diorama de la caserne. Il m'en reste un dans le genre à commencer aussi avec 2 hangars aviation.
Quel matériau utilises tu pour faire les murs. Le résultat est très clean.
avatar
yves48
Membre actif
Membre actif

Messages : 204
Date d'inscription : 20/11/2012
Age : 69
Localisation : Ohey - Belgique

Re: [Scratch] USS America (par Yves48)

Message par yves48 le Ven 22 Mar 2013 - 8:40

fouga53 a écrit:Superbe boulot . Faut que je trouve ces petites leds en bleu pour faire des balises de piste ... et que je me remette à la soudure Wink

Tu devrais facilement en trouver des bleues ou vertes pour les balises de piste.
Je les trouve par Ebay en Chine où c'est bien plus intéressant que de les acheter ici.
Il y a plusieurs sortes de leds c'est une question de taille à vouloir reproduire. Elles existent en plusieurs couleurs colorées dans la masse ou alors transparentes mais qui s'éclairent en couleur.
Et là il reste toujours la solution de les teinter avec des couleurs transparentes Humbrol ou autres. Ca marche très bien. Utilisé pour varier les nuances d'éclairage blanc chaud à jaune de différents bâtiments en modélisme ferroviaire.
Je n'ai pas essayé avec des peintures opaques mais ça devrait aussi donner un effet moins éclairant.
Pour les tailles ou formes tu as des classiques 'bulbes' en 5 et 3 mm ou encore 1,8 mm mais alors elles sont un bloc avec une petite bulle dessus. J'en ai utilisées pour des feux de position d'avion au 48e. Pour la recherche mentionner leds et la taille en mm.
Tu en as 3 et 5 mm avec un bout plat des 'flat top' (ça tombe bien en parlant de PA) idéales pour encastrer dans une piste par exemple. ;-) Pour la recherche mentionner flat leds et la taille en mm.
Et aussi celles utilisées ici en 2 mm et assez longues (+/- 4mm) pour passer à travers une épaisseur et laisser un bout dépasser. Pour la recherche mentionner leds et 2 mm.
Pour une idée 200 leds 2 mm coutent +/- 15 € frais d'expédition compris.

Pour l'intensité d'éclairage tu peux aussi jouer sur la tension. En principe une led fonctionne sous +/- 3V mais sont souvent fournies avec des résistances pour fonctionner sous 12 V.
Il y a une polémique éternelle en 3V faut-il mettre la résistance ?
Je dis oui par sécurité car elle limitera le courant qui traverse la diode et la protégera + longtemps et les résistances ne coutent rien c'est juste de la soudure en plus. Et l'intensité d'éclairage augmentera avec la tension. Mais les leds sont souvent trop lumineuses et je les laisses en 3 V. Aussi possible d'avoir des alimentations 220V - 3 V pour quelques € en Chine.

Contenu sponsorisé

Re: [Scratch] USS America (par Yves48)

Message par Contenu sponsorisé


    La date/heure actuelle est Mer 13 Déc 2017 - 0:22
